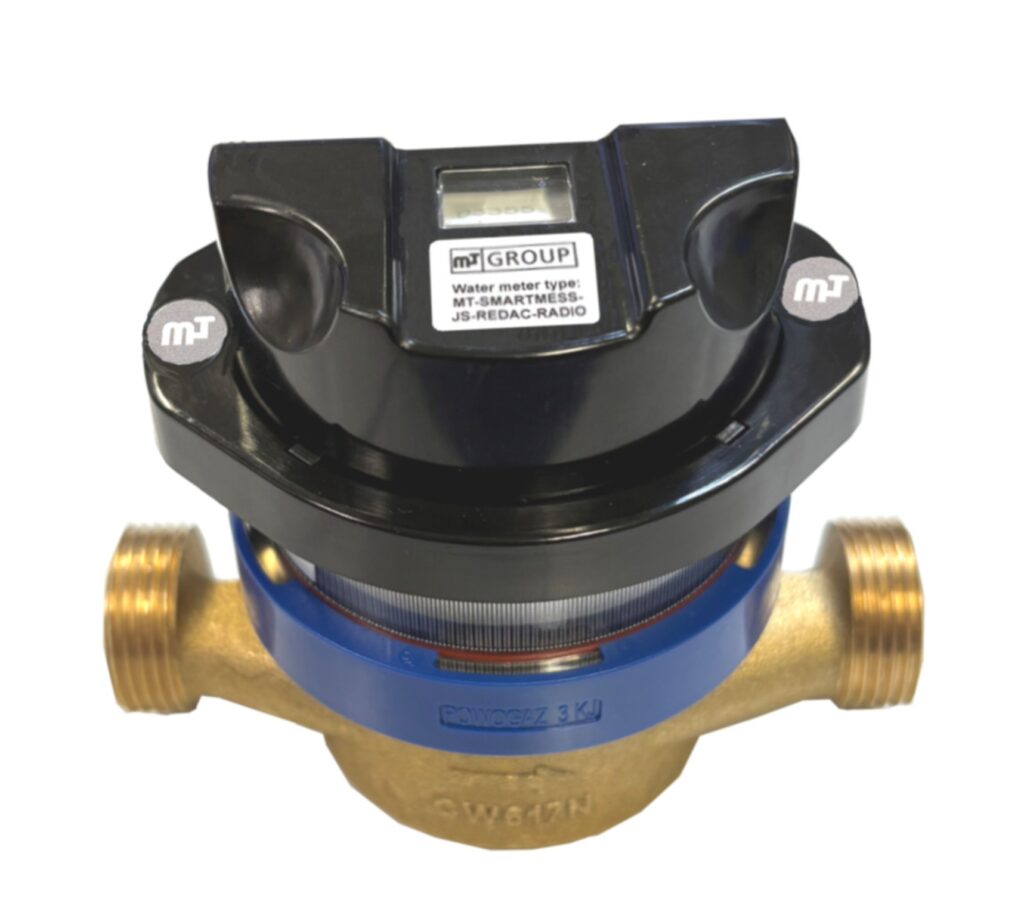

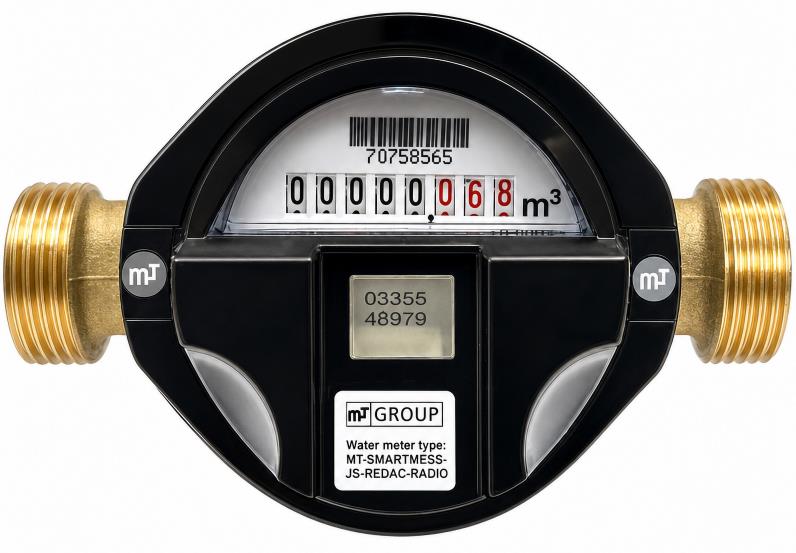

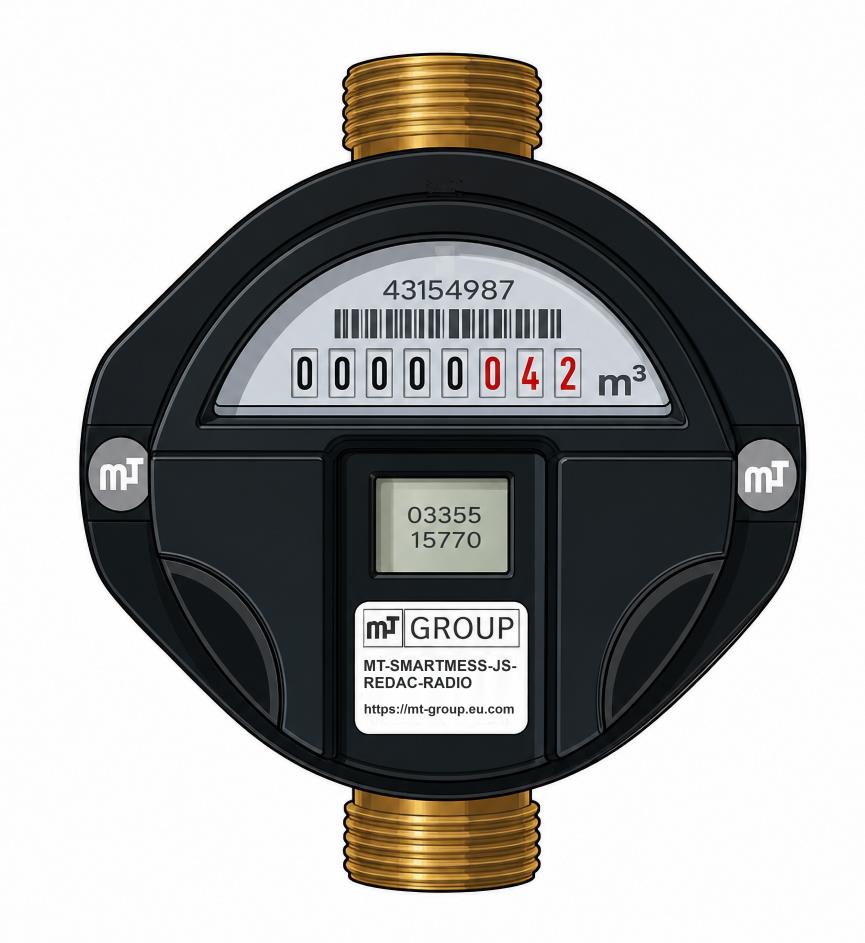

Nadometni vodomer za hladno vodo s tovarniško vgrajenim radijskim adapterjem REDAC tip MT-SMARTMESS-JS-REDAC-RADIO-CW

Nadometni vodomer z radijskim modulom tipa MT-SMARTMESS-JS-REDAC-RADIO-CW je
enocevni, popolnoma suhotečni vodomer za hladno vodo z vrtljivo merilno glavo, ki je idealen tako za začetno vgradnjo kot za zamenjavo. Na voljo je v različnih dolžinah in nazivnih velikostih, zato se lahko uporablja v vseh standardnih vgradnih situacijah.

Nadometni vodomer z radijskim modulom REDAC, tip MT-SMARTMESS-JS-REDACRADIO, je mogoče namestiti tako vodoravno kot navpično. Stanovni vodomer za hladno vodo, tip MTSMARTMESS-JS-REDAC-RADIO-CW, je standardno opremljen z radijskim modulom REDAC. To omogoča njegovo integracijo v radijski sistem MT REDAC kot pametni radijski vodomer.

Nadometni vodomer za hladno vodo, tip MT-SMARTMESS-JS-REDAC-RADIO-CW, je izdelan v skladu z direktivo MID in je skladen s standardoma ISO 4064 in OIML R49. Nadometni stanovanjski vodomer, tip MT-SMARTMESS-JS-REDAC-RADIO-CW, je na zahtevo dobavljiv tudi s trdim ležajem (to je priporočljivo, kadar se vodomer uporablja v obtočnih sistemih).

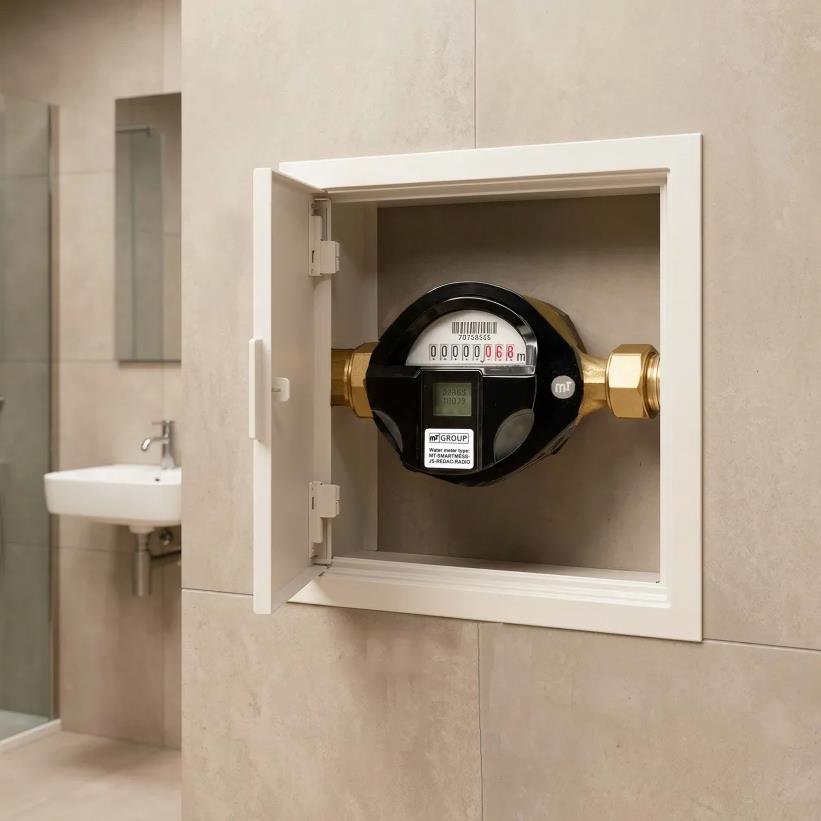

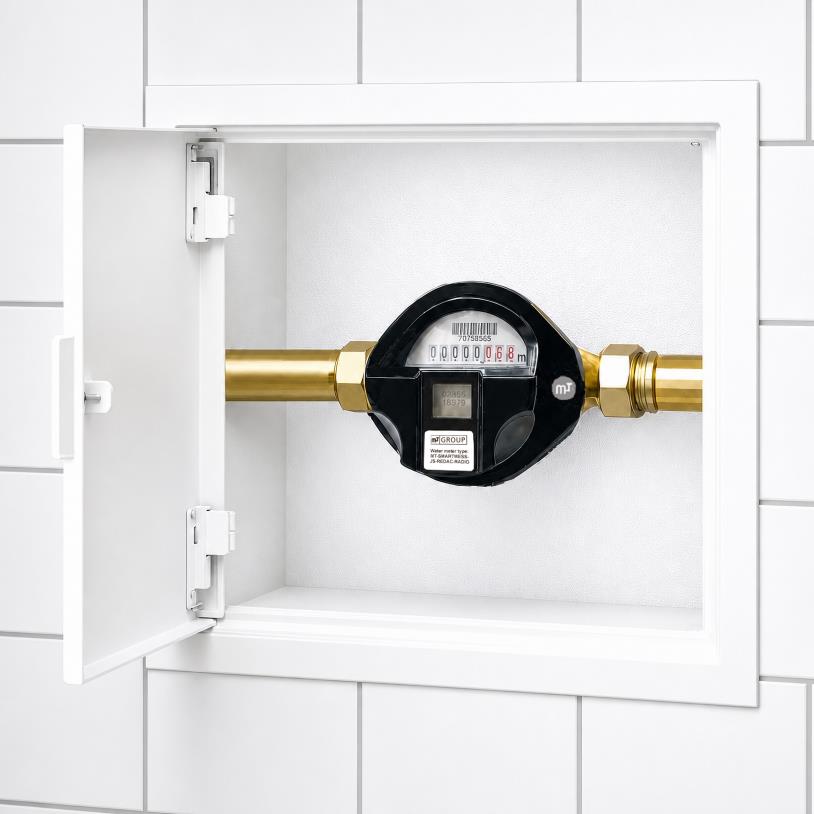

Zaradi majhnih dimenzij j e nadometni vodomer s tovarniško vgrajenim radijskim adapterjem tipa MT-SMARTMESS-JS-REDAC-RADIO-CW idealen tudi za majhne vgradne omarice za vodomere.

Vodomer s tovarniško vgrajenim radijskim adapterjem tipa MT-SMARTMESS-JS-REDAC-RADIO-CW je zaradi svoje kompaktne zasnove mogoče namestiti tudi v najmanjše vgradne doze za vodomere ali v najmanjše stenske niše.

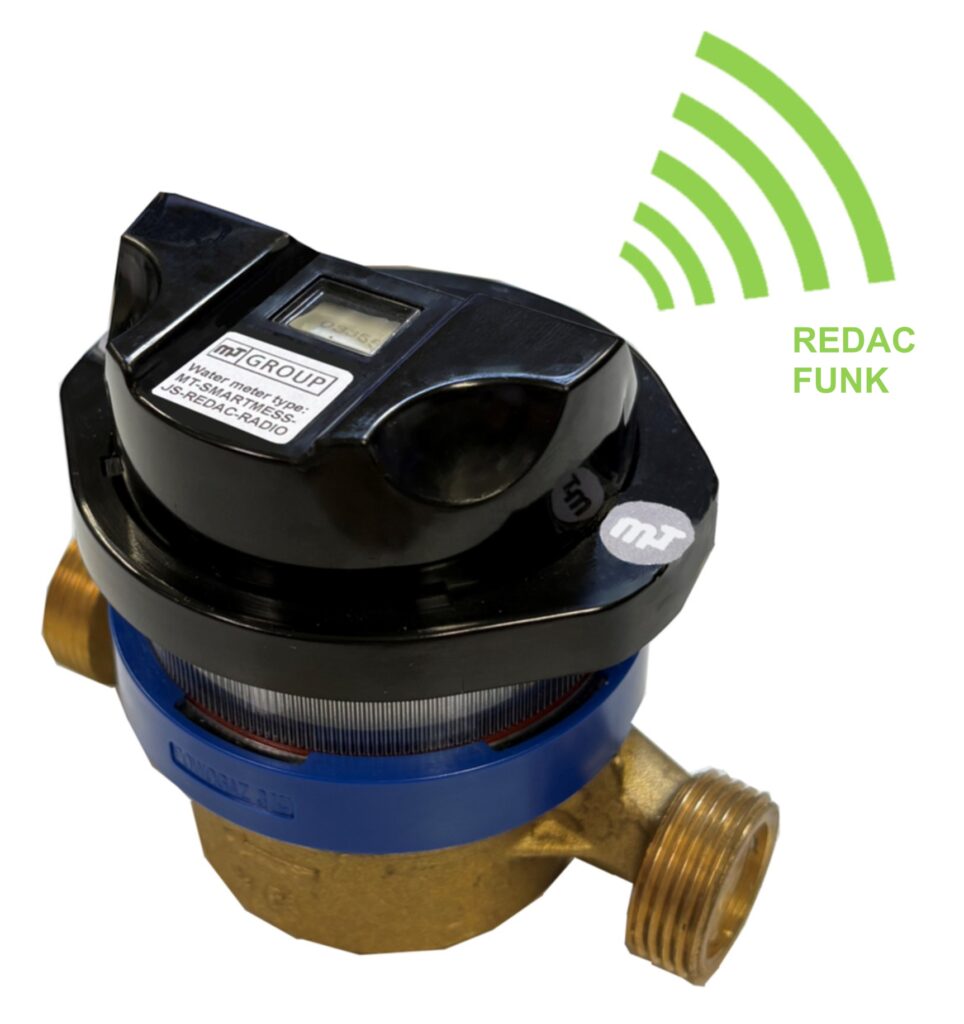

Vse brezžično povezano v omrežje – z brezžičnim sistemom MT REDAC

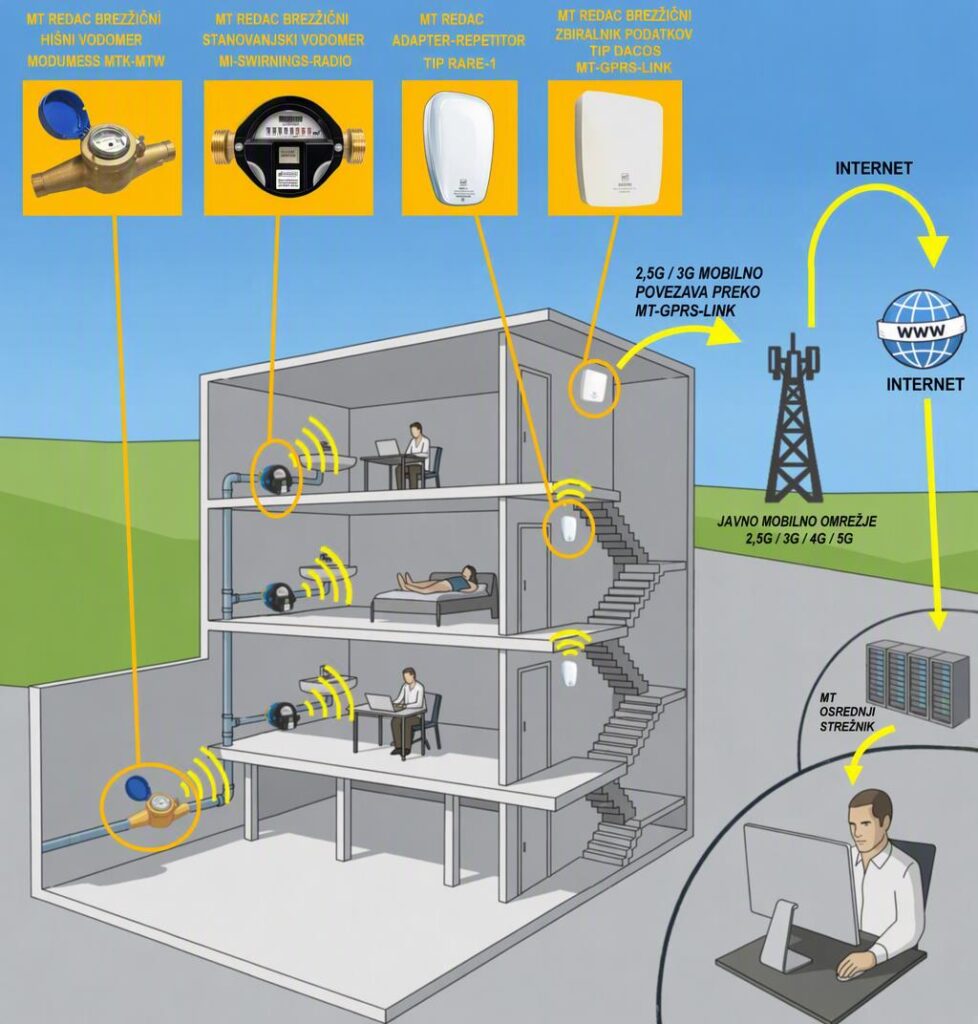

Brezžični sistem MT REDAC povezuje pametne nadometne vodomere tipa MT-SMARTMESS-JS-REDAC-RADIO s široko paleto drugih razpoložljivih merilnih in distribucijskih naprav z integriranim brezžičnim modulom REDAC. Naprave komunicirajo neposredno s centralnimi strežniki metrološke skupine prek DACOS in GPRS. Osnova za brezžično komunikacijo je lastniški brezžični standard podjetja REDAC.

Uporaba in področje uporabe nadometnega vodomera tipa MTSMARTMESS- JS-REDAC-RADIO-CW

Vodomer MT-SMARTMESS-JS-REDAC-RADIO se običajno uporablja v sistemih za oskrbo s hladno vodo (temperatura vode do 50 °C) v stanovanjskih blokih in enodružinskih hišah. Vrtljivi števec MT-SMARTMESS-JS-REDAC-RADIO-CW omogoča enostavno odčitavanje vodomera v praktično vsakem delovnem položaju. MT-SMARTMESS-JS-REDAC-RADIO-CW se lahko namesti v vodoravne cevi s števcem, obrnjenim navzgor (H) ali vstran (H), pa tudi v navpične cevi s števcem, obrnjenim vstran (V).

Konstrukcija brezžičnega nadometnega števca vode za stanovanja REDAC tipa MT-SMARTMESS-JS-REDAC-RADIO-CW

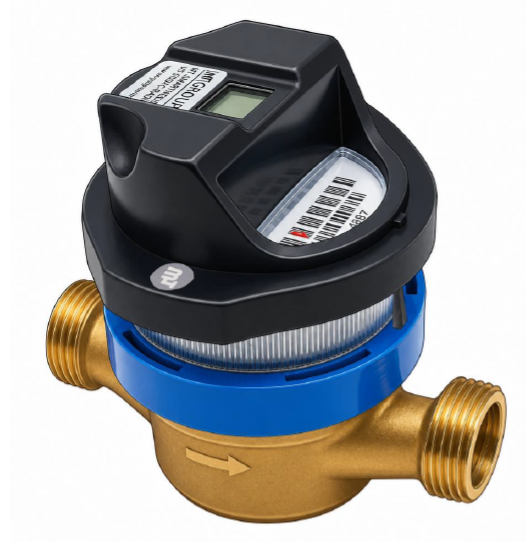

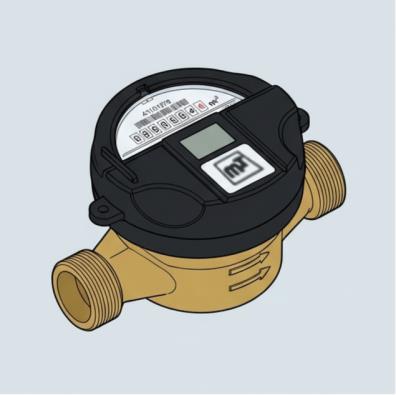

Brezžični nadometni vodomer MT-REDAC tip MT-SMARTMESS-JS-REDAC-RADIO-CW je v osnovi sestavljen iz dveh ločenih enot – mehanskega nadometnega vodomera za stanovanja MT-SMARTMESS-JS-CW in tovarniško sestavljenega, privijačenega in zatesnjenega brezžičnega adapterja MT-REDAC tip MT-WMRA2.

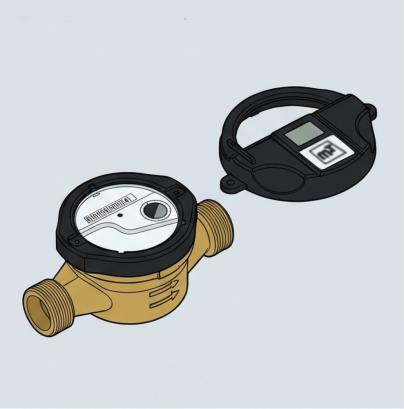

Osnovni števec MT-SMARTMESS-JSCW s priloženim radijskim adapterjem REDAC MT-WMRA2

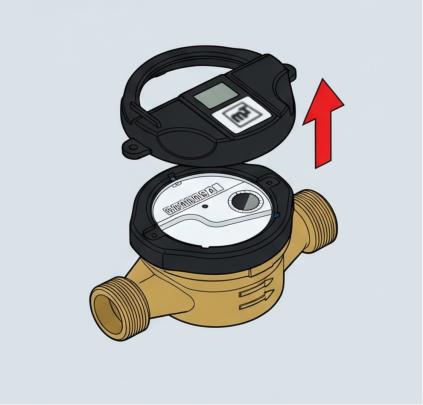

Odstranite radijski adapter MTWMRA2 iz vodomera za stanovanje MT-SMARTMESS-JS-CW navpično navzgor.

Odstranitev radijskega adapterja iz brezžičnega stanovanjskega vodomera REDAC tipa MT-SMARTMESS-JS-REDAC-RADIOCW

Ta zasnova ima tudi pomembno prednost, da je po izteku obdobja skladnosti z MID treba zamenjati le mehanski osnovni števec tipa MT-SMARTMESS-JS-CW. Visokokakovostni radijski adapter MT-REDAC je mogoče odstraniti in ponovno uporabiti. Ta ponovna uporaba se običajno kombinira s postopkom obnove v proizvodnem obratu. Odvisno od življenjske dobe ali stanja baterije je radijski adapter lahko uporaben tudi brez obnove. Druga prednost načela osnovnega števca/radijskega adapterja je, da je v primeru elektronske okvare radijskega adapterja števec še vedno mogoče odčitati na kraju samem z uporabo mehanskega valjčnega prikazovalnika. To zagotavlja, da je mogoče zanesljive odčitke za namene obračunavanja še vedno pridobiti z vizualnim odčitavanjem mehanskega valjčnega števca, tudi v primeru elektronske ali radijske okvare.

Prednosti osnovnega tipa števca MT-SMARTMESS-JS-CW

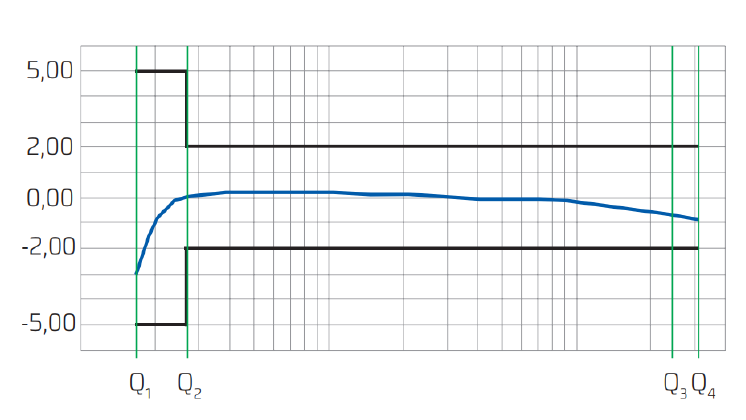

Natančne meritve:
– Horizontalno do R 100 za hladno in toplo
vodo
– Vertikalni R 50 za hladno in toplo vodo

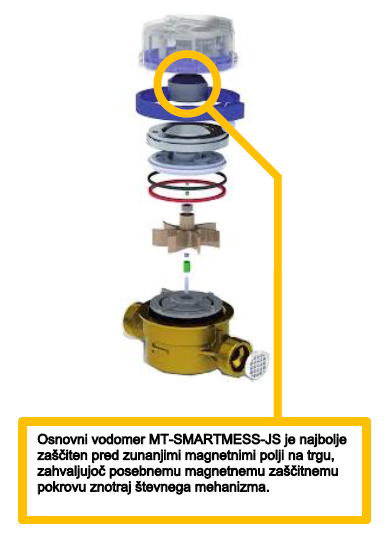

Najvišja odpornost na močna zunanja
magnetna polja – osnovni vodomer MTSMARTMESS-
JS-CW je trenutno najbolje
zaščiten suhotečni vodomer na trgu pred
zunanjimi magnetnimi vplivi. Njegova
odpornost na zunanja magnetna polja daleč
presega zahteve standardov EN-ISO 4064 in
OIML R49.

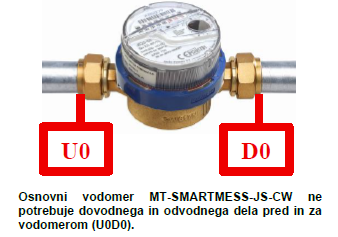

Ni potrebe po dovodnih in odvodnih delih
pred in za vodomerom (U0D0)
Uporaba pritrdilnega obroča odpravlja
potrebo po bakreni žici in svinčenih tesnilih
(skladno z direktivo RoHS).

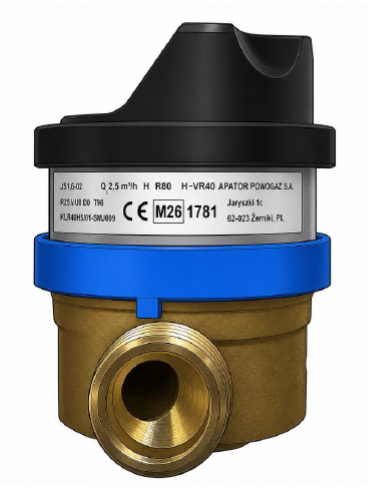

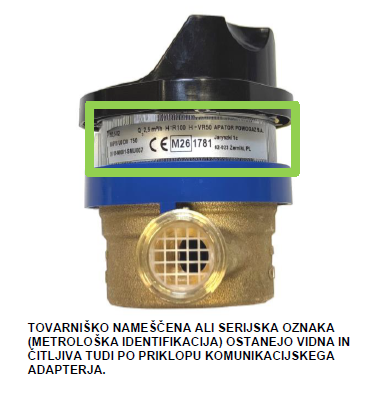

Vsak osnovni števec MT-SMARTMESS-JSCW
je opremljen tudi z zelo trpežno in
neodstranljivo nalepko na strani mehanskega
števca, ki prikazuje tehnične in metrološke
podatke. To zagotavlja, da metrološke
oznake, ki jih zahteva MID, ostanejo vidne in
berljive tudi po namestitvi radijskega
adapterja, adapterja M-Bus ali impulznega
adapterja.

Udobje uporabnika:

Osnovni vodomer tipa MT-SMARTMESSJS-
SMART je zaradi standardno
integriranega optičnega vmesnika
primeren za nadgradnjo s
komunikacijskimi adapterji (na voljo so
radijski adapter MT-REDAC, brezžični
adapter M-Bus, žični adapter M-Bus ali
impulzni adapter).
Možna so alarmna sporočila – vodomer,
opremljen z radijskim adapterjem, lahko
na primer signalizira demontažo ali
odstranitev adapterja, okvare adapterja,
pa tudi povratni tok ali puščanje.

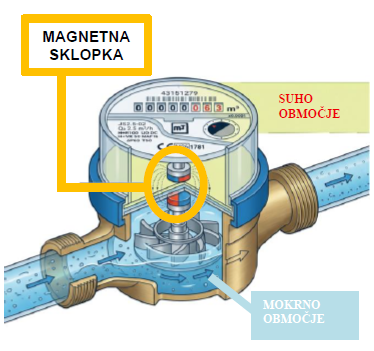

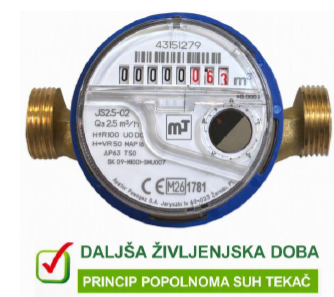

Načelo popolnoma suhega teka pomeni,
da ni stika med vodo in merilnim
mehanizmom. To se doseže s strogo
ločitvijo na mokri del z rotorjem in suhi del
s števcem. Glavna prednost popolnoma
suhega merilnika je, da je merilni
mehanizem (običajno magnetno sklopljen
števec) popolnoma izoliran od vode.
Pretok vode premika rotor v mokrem delu,
dejanski merilni mehanizem pa ostane v
suhem delu, tako da vlaga ne doseže
mehanskih komponent. To preprečuje
korozijo in usedline, ki bi lahko poslabšale
natančnost in življenjsko dobo merilnika.

Daljša življenjska doba in večja
zanesljivost – ker števni mehanizem v
suhotekujočem števcu ne pride v
neposreden stik z vodo, so mehanski deli
bolje zaščiteni in manj dovzetni za obrabo
zaradi vodnega kamna, rje ali drugih
poškodb, povezanih z vodo. To ima za
posledico bistveno daljšo življenjsko dobo
in izboljša dolgoročno zanesljivost števca.

Večja natančnost merjenja – ločitev rotorja
in števca zagotavlja natančno delovanje
mehanizma števca, ne da bi nanj vplivale
usedline ali vlaga. Števec ostane natančen
skozi leta in ne izgubi natančnosti, kar se
pogosto zgodi pri mokrih števcih zaradi
usedlin ali nečistoč.

Primerno za zahtevne aplikacije –
suhotečni vodomeri, kot je MTSMARTMESS-
JS-CW, so še posebej
primerni za zahtevne aplikacije, kjer sta
potrebni visoka natančnost in vzdržljivost,
na primer v industrijskih obratih,
komunalnih vodovodnih sistemih ali pri
merjenju pitne vode na območjih s posebej
trdo vodo.

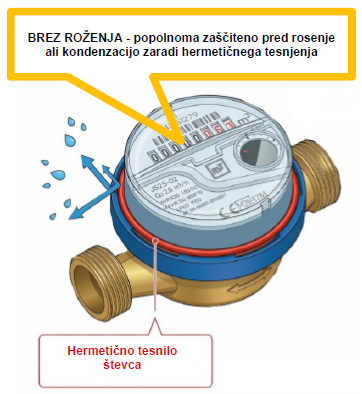

Zahvaljujoč posebnemu hermetičnemu
tesnilu je vodomer tipa MT-SMARTMESSJS-
CW izjemno odporen na
zamegljevanje ali kondenzacijo v
notranjosti.

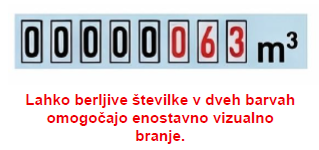

Lahko berljive številke v dveh barvah na
valjih mehanskega števca omogočajo
preprosto in brezhibno optično odčitavanje
števca.

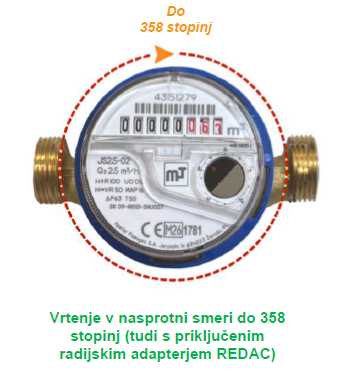

Vrtljiv števec (možno do 358 stopinj)
omogoča enostavno optično odčitavanje.

Zahvaljujoč posebnemu ojačanemu
pokrovu na mehanizmu za štetje je števec
posebej dobro zaščiten pred mehanskimi
obremenitvami.

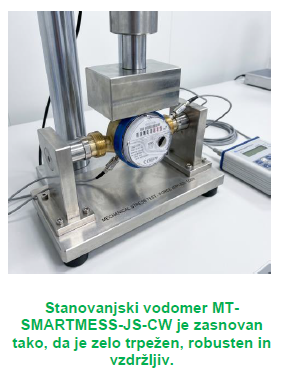

Preizkušena in trdna konstrukcija

Izjemno trpežna konstrukcija števca

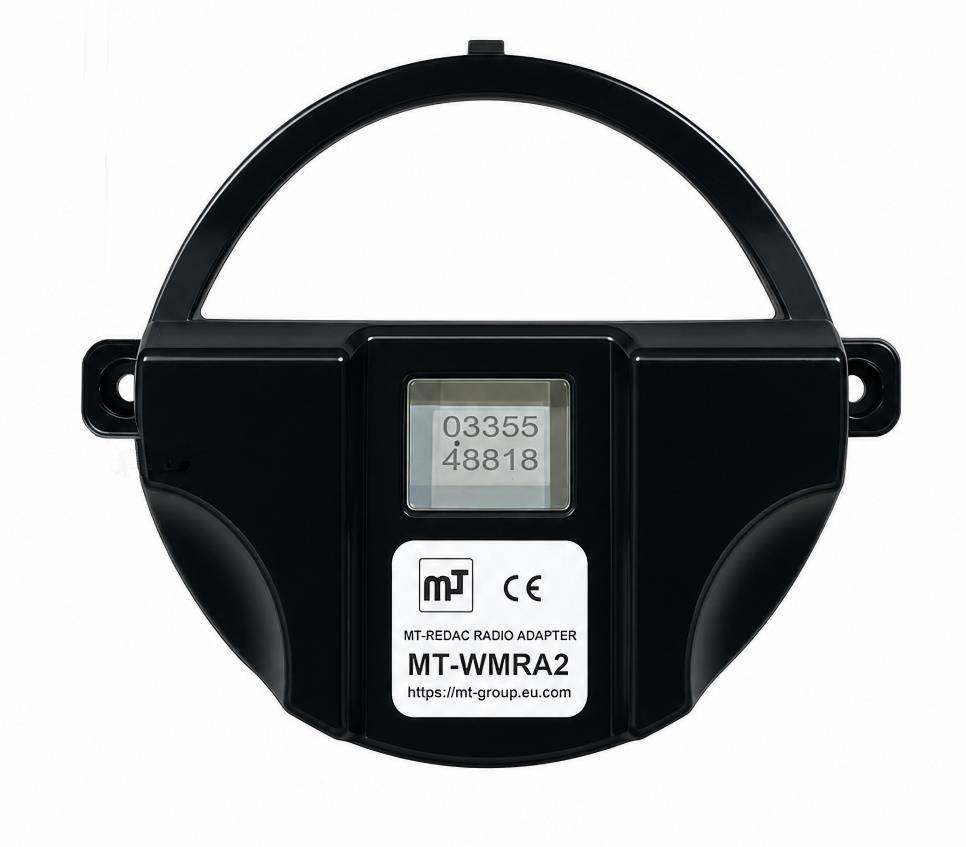

Načelo skeniranja elektronskega radijskega adapterja REDAC MTWMRA2

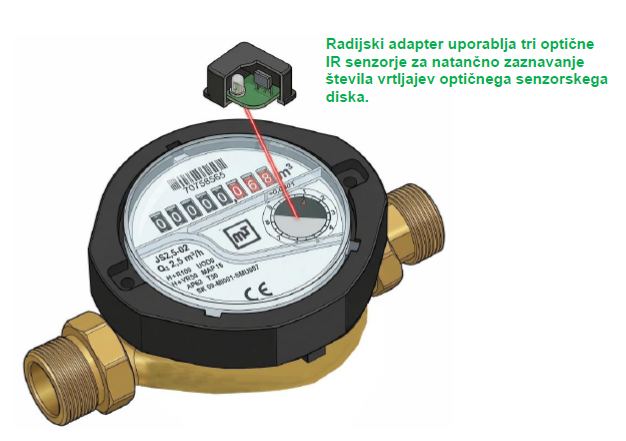

Elektronski radijski adapter REDAC MT-WMRA2 skenira standardni optični senzorski disk osnovnega vodomera MT-SMARTMESS-JS in tako z visoko natančnostjo beleži količino pretečene vode.

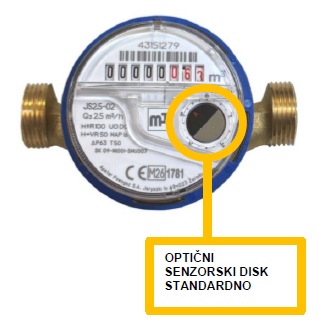

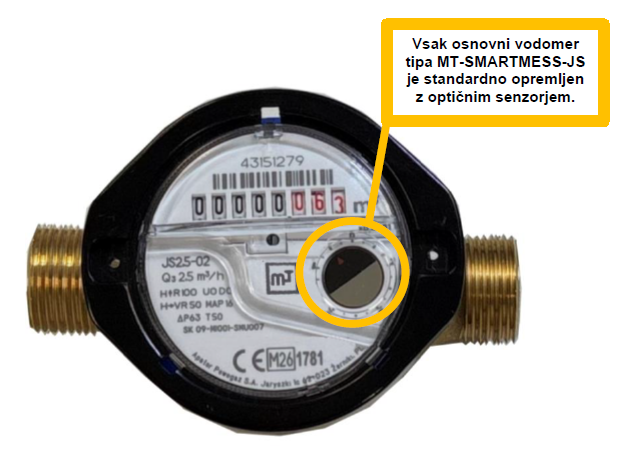

Vsak mehanski osnovni stanovanjski vodomer MT-SMARTMESS-JS je standardno opremljen z optičnim senzorjem. Ta disk ima eno polovico prevlečeno s črno barvo, drugo pa prevlečeno z odsevnim materialom. Črni odsevni disk na stanovanjskem vodomeru MT-SMARTMESS-JS služi za to, da je vrtenje števca vidno optičnim odčitovalnim sistemom. Črna stran diska absorbira svetlobo, odsevna stran pa jo odbija nazaj. Optični senzor (IR), integriran v radijski adapter REDAC, lahko tako zazna prehod med obema območjema (med črnim in odsevnim delom diska). Z opazovanjem vrtenja diska lahko procesor elektronske enote radijskega adapterja REDAC MT-WMRA2 prešteje vrtljaje optičnega senzorskega diska in natančno izmeri porabo vode. Ta napredna tehnologija omogoča radijskemu adapterju REDAC natančno in zanesljivo beleženje odčitka števca brez neposrednega mehanskega stika z osnovnim števcem MT-SMARTMESS-JS-SMART.

Specifikacije in informacije o radijskem adapterju REDAC tipa MT-WMRA2, ki je že tovarniško vgrajen v nadometni vodomer za stanovanja tipa MT-SMARTMESS-JS-REDAC-RADIO-CW

Brezžični adapter REDAC MT-WMRA2 zajema in obdeluje odčitke mehanskih vodomerov MT-SMARTMESS-JS z optičnim vmesnikom (optični senzorski disk) ter podatke prenaša v brezžični sistem MT-REDAC. Brezžični adapter MT-REDAC je opremljen s transponderskim vmesnikom za parametrizacijo.

Uporaba brezžičnega adapterja REDAC MT-WMRA2

Funkcije – Snemanje števnih impulzov radijsko pripravljenega mehanskega osnovnega vodomera tipa MT-SMARTMESS-JS-CW, na katerega je nameščen in privit ali zatesnjen radijski adapter tipa MT-WMRA2.

Zaznavanje povratnega toka
Spremljanje beleženja impulzov
Obdelava impulzov in shranjevanje podatkov o trenutni porabi, statističnih vrednosti in referenčnih vrednosti
Radijski odčitek in prenos vrednosti porabe na radijske repetitorje podatkov MT-RARE-1 ali radijske postaje za zbiranje podatkov MT-DACOS brez neposrednega dostopa do naprave
Radijski adapter MT-WMRA2 nima lastnega zaslona

Radijski telegrami se pošiljajo v lastniškem podatkovnem formatu MT-REDAC in jih zato lahko sprejemajo vsi repetitorji MT-RARE-1 in vsi radijski zbiralniki podatkov MT-DACOS.

Radijske tehnične značilnosti radijskega adapterja MT-REDAC tipa MT-WMRA2 za osnovne stanovanjske vodomere tipa MT-SMARTMESS-JS-CW

Na hišne vodomere tipa MT-SMARTMESS-JS-CW se lahko namesti kadar koli.

Integrira se s sistemom za daljinsko odčitavanje MT-REDAC.

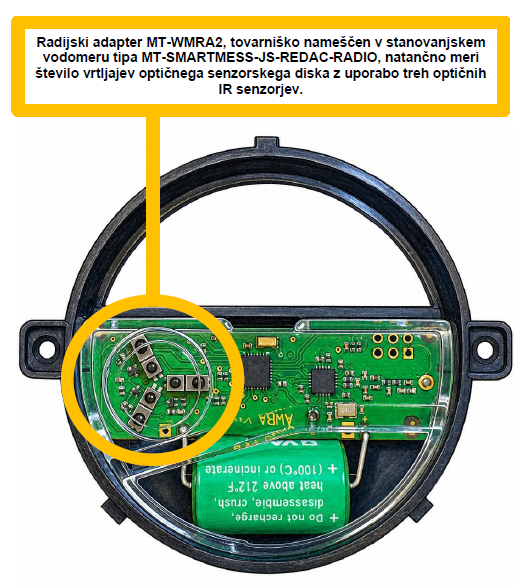

Trije optični IR senzorji natančno skenirajo disk senzorja, ki se nahaja pod valjčnim števcem vodomera tipa MT-SMARTMESS-JS-CW, in elektronsko beležijo vsak pretok skozi merilnik.

Elektronski sistem za zaznavanje nedovoljenih posegov, ki zazna nepooblaščeno odstranitev radijskega adapterja MT-WMRA2 iz vodomera tipa MT-SMARTMESS-JS-CW in te informacije brezžično prenese na nameščene zapisovalnike podatkov tipa DACOS.

Shranjevanje in prenos naslednjih vrednosti:
– Trenutna poraba
– Vrednost na datum preseka
– Datum preseka
– 13 mesečnih vrednosti
– Koda napake
– Datum napake
– Zaščita pred nedovoljenim vdorom s plombo
– Zaščitni razred IP 65 – Izvedba z notranjo anteno
– Zaščitni razred IP 61 – Izvedba z zunanjo fleksibilno anteno
– Elektromagnetna združljivost preizkušena v skladu z EN 300220-1
– Odpornost preizkušena v skladu z EN 300220-2
– Emisije preizkušene v skladu z EN 301498-1
– Emisije preizkušene v skladu z EN 301498-3
– Skladnost CE

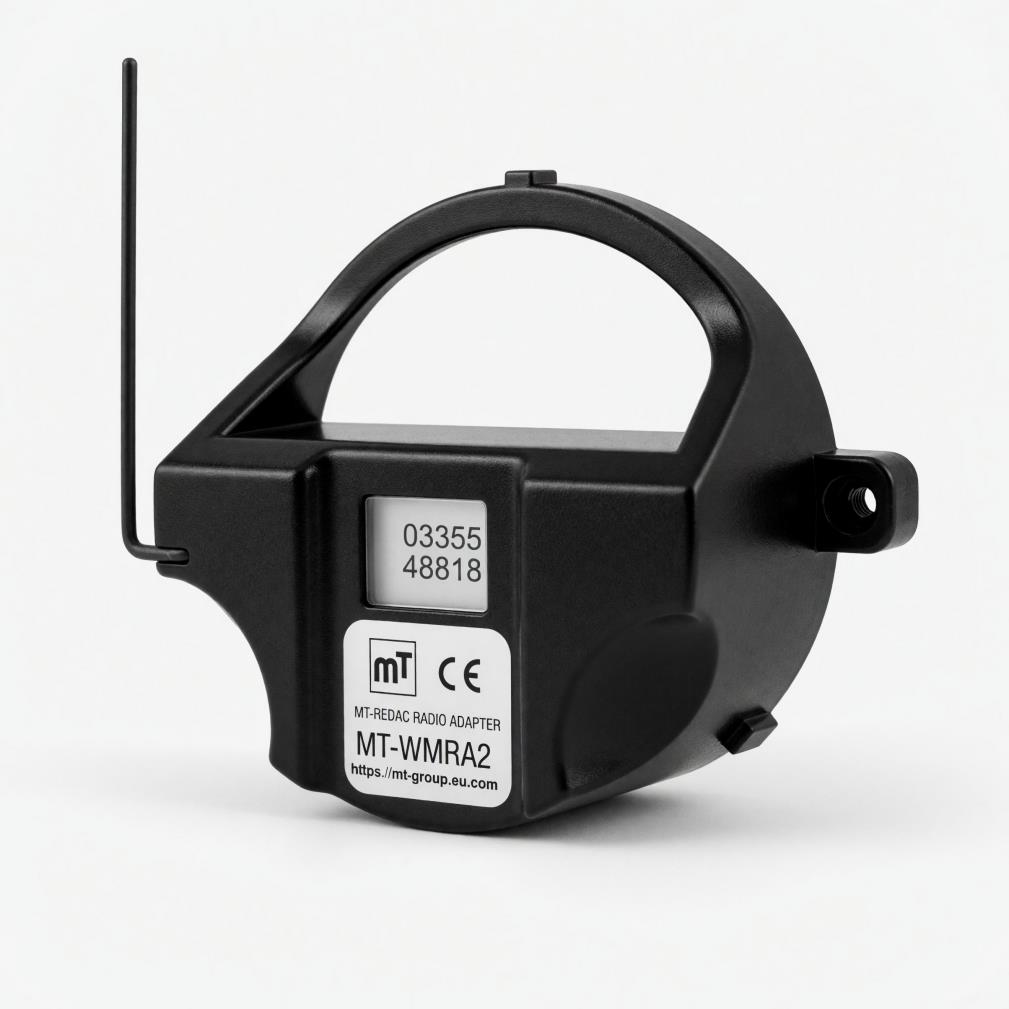

Brezžični adapter MT-WMRA2

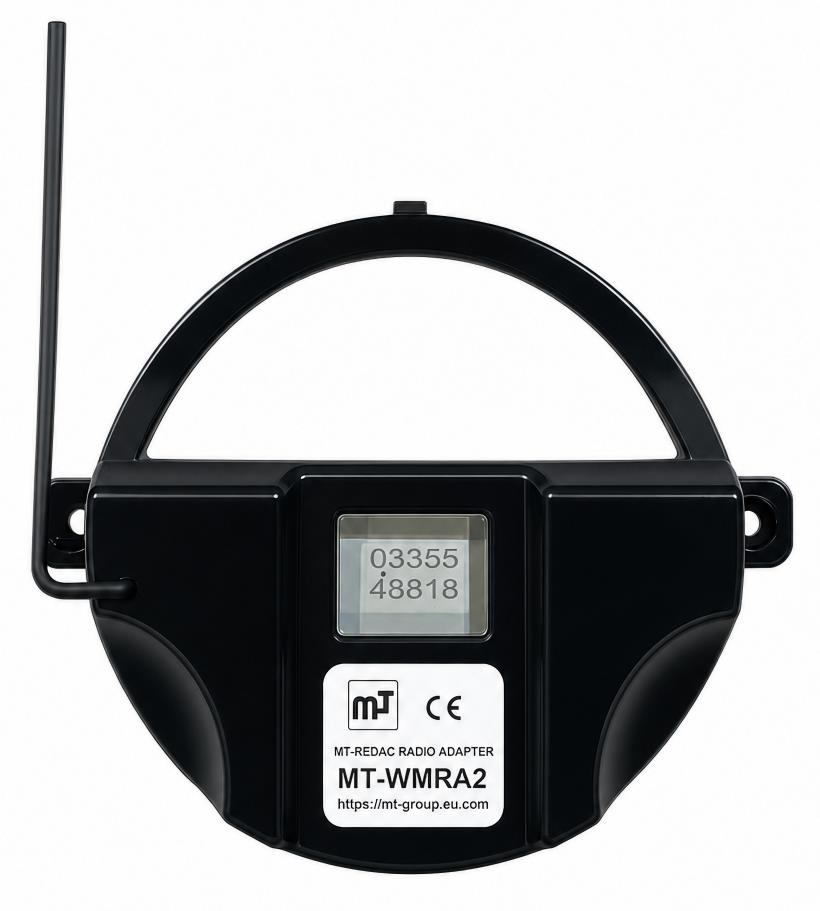

Različica z zunanjo fleksibilno in upogljivo anteno za izboljšano brezžično delovanje

Brezžični adapter MT-WMRA2
Standardna različica z notranjo anteno (višja stopnja zaščite IP)

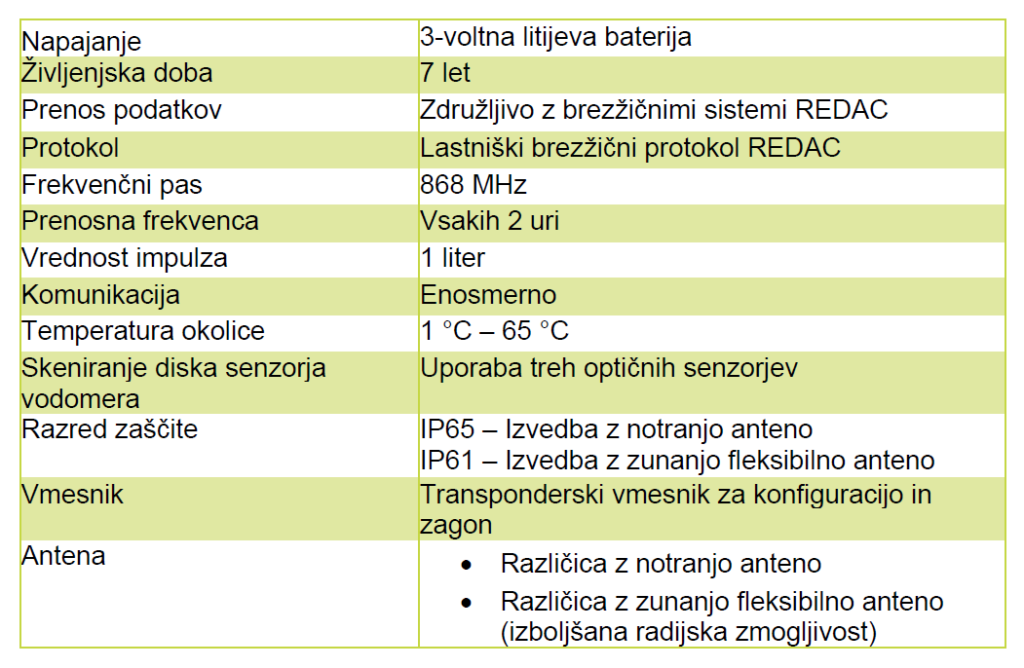

TEHNIČNI PODATKI RADIJSKEGA ADAPTERJA MT-REDAC MT-WMRA2

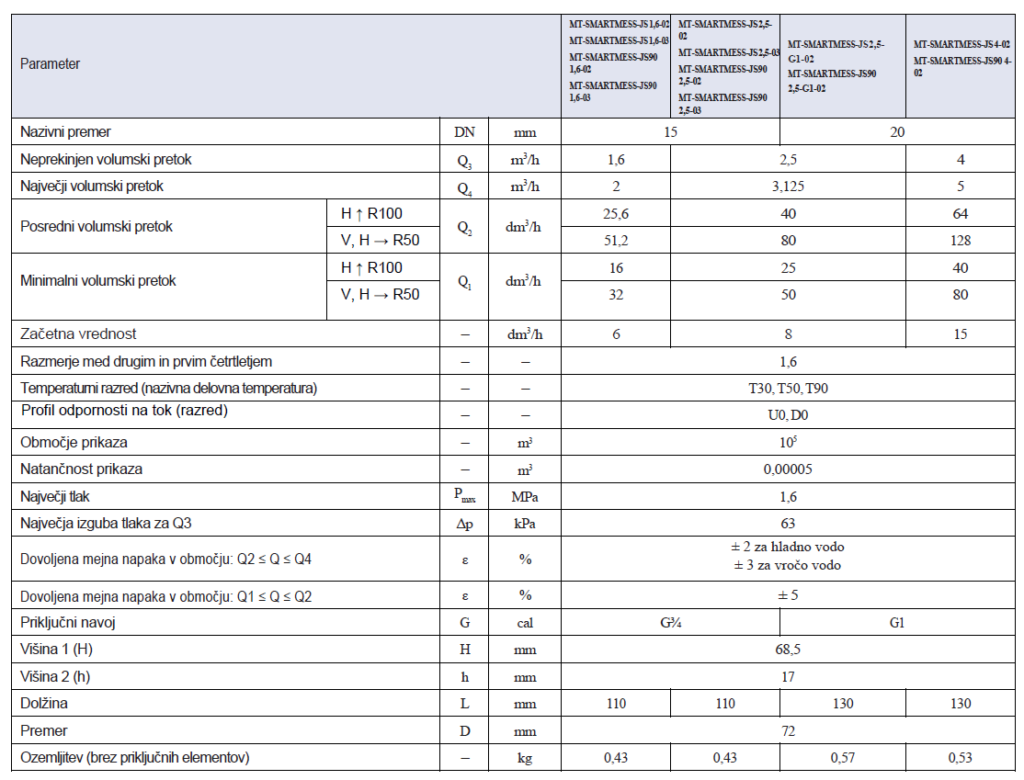

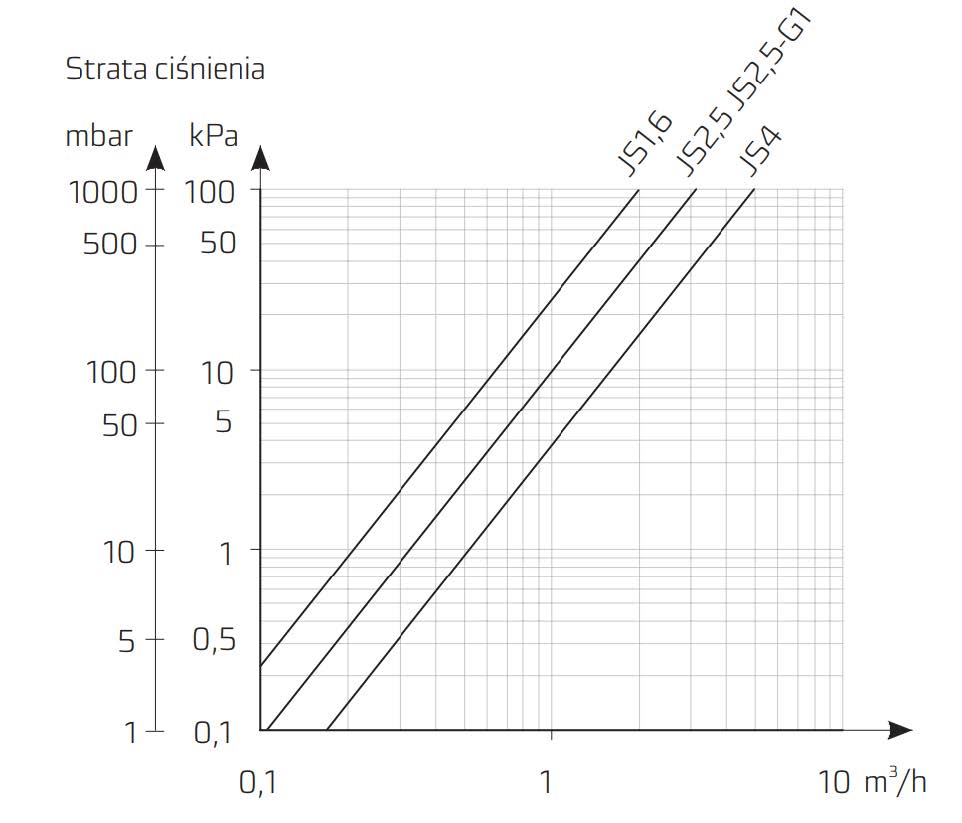

Tehnični podatki osnovnega nadometnega vodomera tipa MT-SMARTMESS-JS-CW

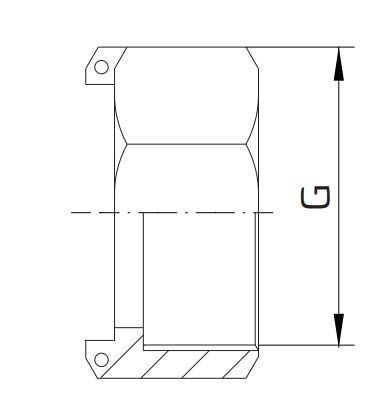

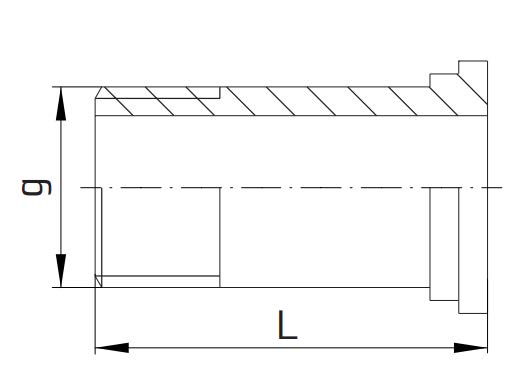

Priključni elementi

Vijak matica

Konektor

Tesnili
material

Različice vodomerov:
-02 – 8-bobenski števec, ohišje iz medenine, vodomer primeren za vgradnjo komunikacijskega modula
-03 – Kompozitno ohišje števca z 8 bobni (velja za JS 1.6 in JS 2.5 z dolžino 110 mm, R100 za hladno in toplo vodo)
Na zahtevo:
-02-S – s trdim ležajem (vodomer za sisteme za kroženje tople vode)
* Za MT-SMARTMESS-JS 1,6/2,5 DN15 in DN20 so na voljo nestandardne dolžine ohišja:
L = 80 mm ¾„ > ¾“
L = 115 mm ¾„ > ¾“
L = 115 mm 1„> 1“
Nestandardni navoji, npr. L = 115 mm ⅞“> ¾“

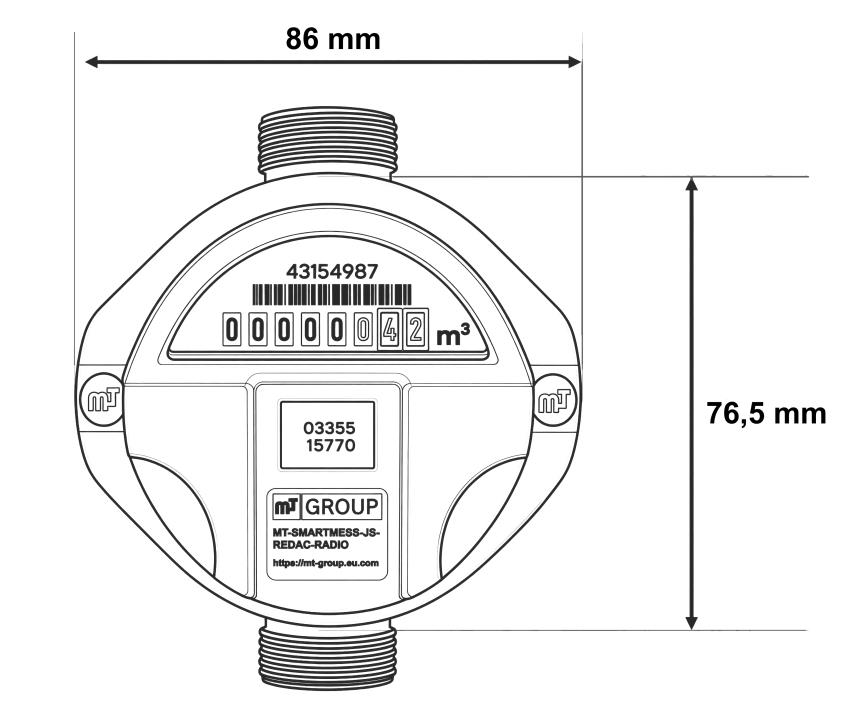

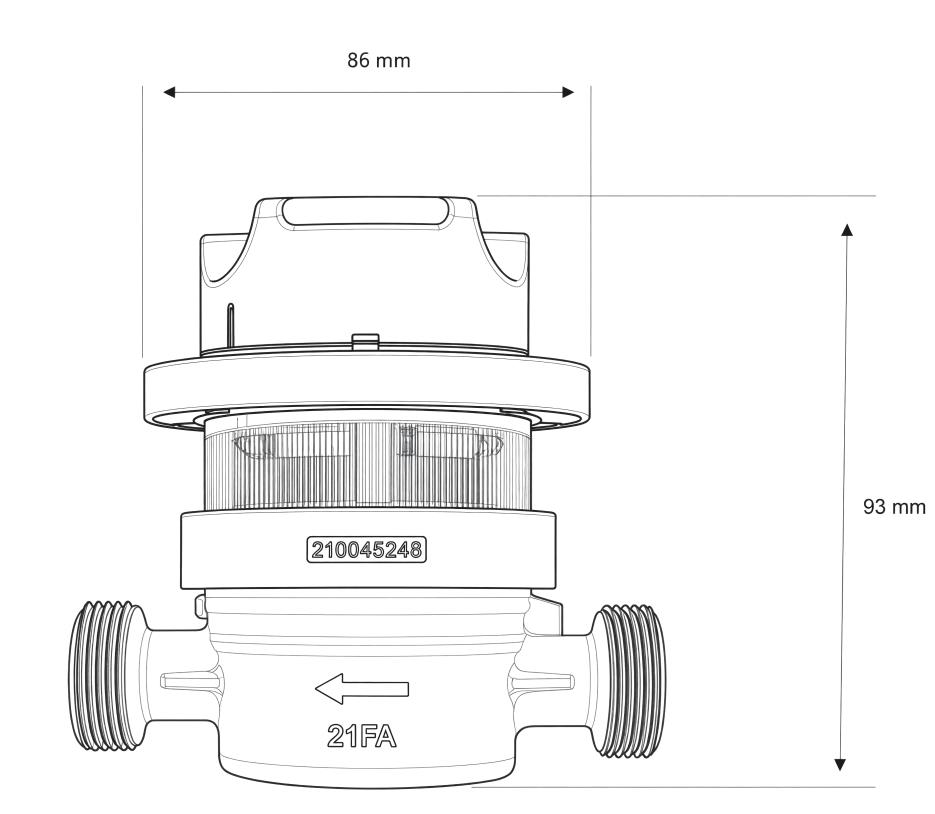

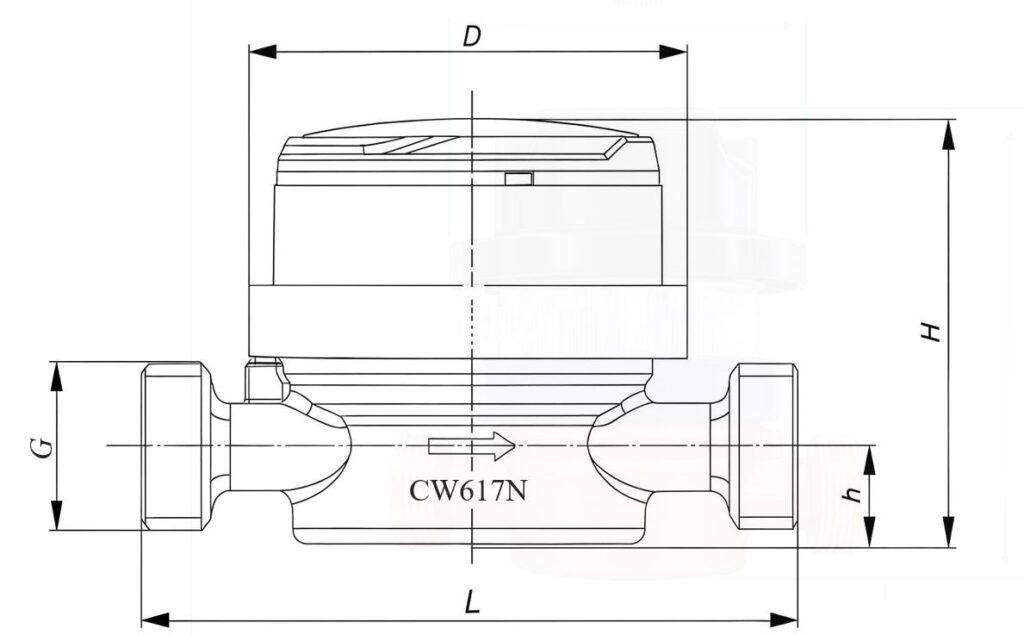

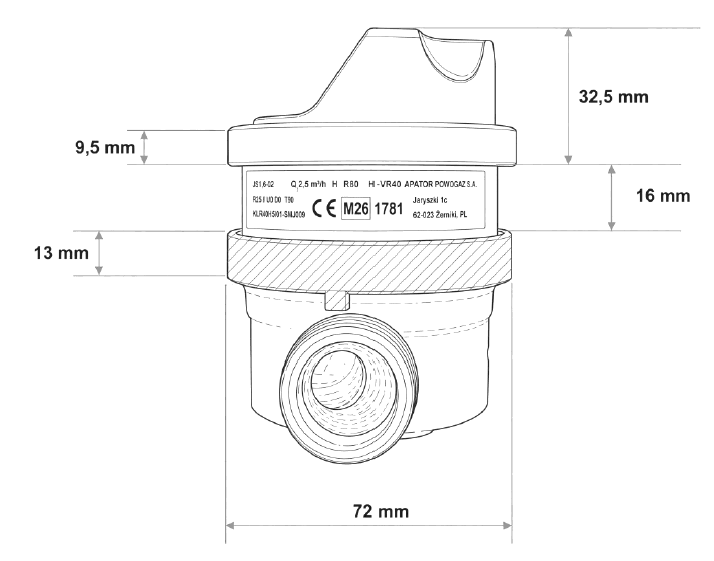

Dimenzije nadometnega vodomera z radijskim modulom REDAC tip MTSMARTMESS-JS-REDAC-RADIO-CW (vključno s tovarniško vgrajenim radijskim modulom REDAC)

Skladnost osnovnega števca MT-SMARTMESS-JS-CW z veljavnimi standardi in predpisi

Direktiva 2014/32/EU Evropskega parlamenta in Sveta z dne 26. februarja 2014 o harmonizaciji zakonodaje držav članic v zvezi z dostopnostjo merilnih instrumentov na trgu
Zakon z dne 13. aprila 2016 o sistemih za ugotavljanje skladnosti in nadzor trga
EN-ISO 4064-1÷5:2014(E) – Vodomeri za hladno pitno vodo in toplo vodo
Potrdilo o tipskem pregledu EGS – hladna voda št. SK09-MI001-SMU007, vroča voda št. SK09-MI001-SMU009
Certifikat WRAS in NSF REG4
Okoljski in podnebni obratovalni pogoji – razred B v skladu s standardom EN-ISO 4064-1:2017(E)
Mehanski okoljski pogoji – razred M1 v skladu z Direktivo 2014/32/EU Evropskega parlamenta in Sveta z dne 26. februarja 2014
Higienski certifikat PZH (vsi materiali, uporabljeni za izdelavo vodomera tipa JS, imajo ustrezna higienska potrdila, ki dovoljujejo stik s pitno vodo).
