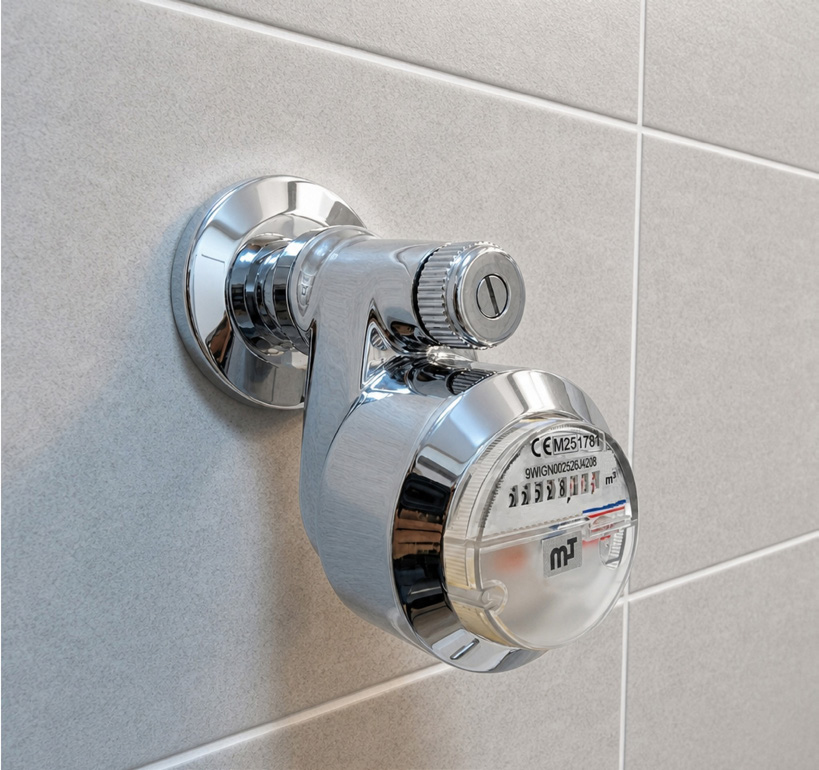

Mehanski bazni ventilski vodomer MT-MODUMESS-KOAX-VTZ-ECO-IST- TWO-ONE-01-90 je ekonomičen, prilagodljiv in pripravljen na prihodnost.
Mehanski bazni koaksialni ventilski vodomer MT-MODUMESS-KOAX-VTZ-ECO-IST-TWO-ONE-01-90 združuje natančno merjenje porabe vode s kompaktno in elegantno zasnovo. Razvit je za neposredno montažo na običajne podometne ventile in ponuja ekonomično ter prihodnostno varno rešitev za obračun vode na podlagi porabe v stanovanjskih stavbah. Zahvaljujoč prostorsko varčni zasnovi, enostavni namestitvi in možnosti kasnejše integracije v sodobne sisteme daljinskega odčitavanja ventilski vodomer izpolnjuje najvišje standarde funkcionalnosti, kakovosti in prilagodljivosti.
Posebnost je zaporni ventil harmonično integriran v armaturo. Skupaj z merilno glavo tvori vizualno privlačno in tehnično dovršeno enoto, ki se diskretno zlije z vsako sanitarno inštalacijo.

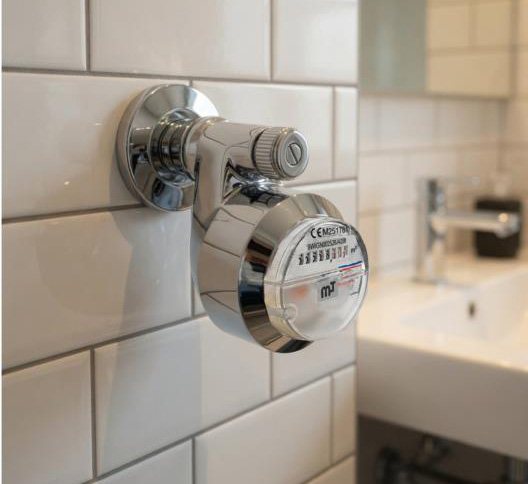

Po naročilu je koaksialni vodomer z podnožjem ventila MT-MODUMESS-KOAX-VTZ-ECO-IST-TWO-ONE-01-90 na voljo tudi v visokokakovostni kromirani izvedbi zaradi česar je idealen za vidne vgradnje v sanitarnih prostorih.
Hitra montaža prihrani čas in denar
Mehanski bazni ventilski vodomer MT-MODUMESS-KOAX-VTZ-ECO-IST-TWO-ONE-01-90 je zasnovan za preprosto in ekonomično namestitev. Obstoječi zaporni ventil je mogoče v le nekaj korakih zamenjati z baznim ventilskim vodomerom MODUMESS-KOAX-VTZ-ECO-IST-TWO-ONE-01-90. To znatno skrajša čas namestitve. Montažna podjetja, ponudniki merilnih storitev in stanovanjska podjetja imajo koristi od znatnih prihrankov časa in stroškov zlasti med prenovami ali rutinskimi zamenjavami vodomerov.
Visoka prilagodljivost za obstoječe inštalacije

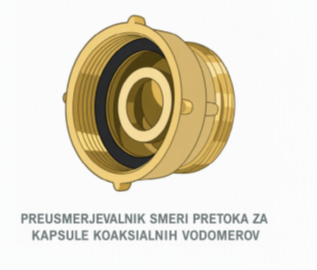

Vsaka namestitev ne ustreza današnjim zahtevam. Zato je bil MT-MODUMESS-KOAX-VTZ-ECO-IST-TWO-ONE-01-90 zasnovan tako, da se enostavno prilagodi tudi zahtevnim situacijam vgradnje. Če je obstoječi podometni ventil nameščen v nasprotni smeri pretoka je to mogoče enostavno popraviti s pretvornikom smeri pretoka. Obsežno dletenje ali spreminjanje stenske namestitve ni potrebno. To omogoča stroškovno učinkovito posodobitev starejših stavb. Za namestitve z večjim odmikom od stene so na voljo ustrezni podaljški ali priključni kompleti, ki zagotavljajo optimalno prilagoditev ventilskega vodomera obstoječi namestitvi.

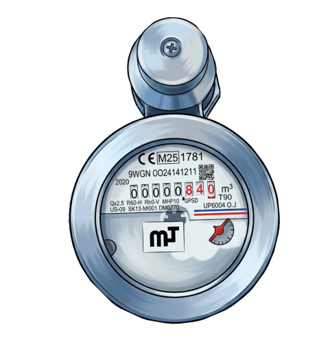

Udobno odčitavanje iz katerega koli položaja

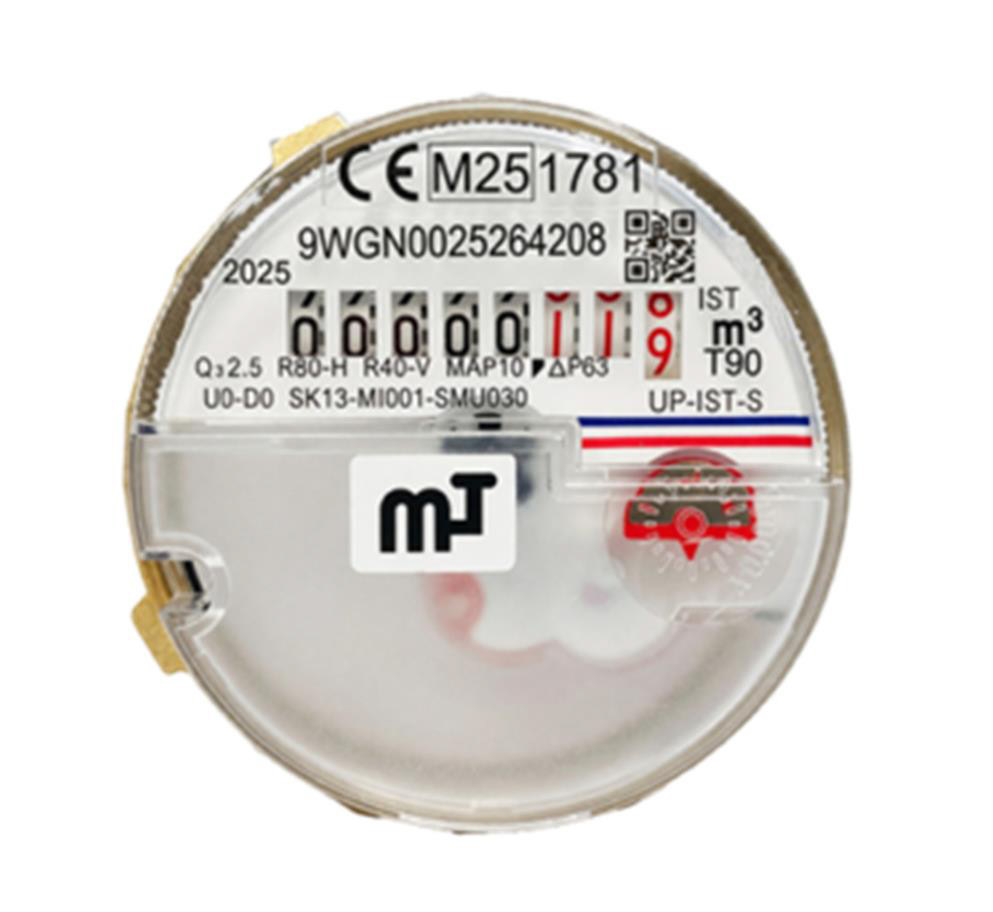

Merilna glava ventilskega vodomera MT-MODUMESS-KOAX-VTZ-ECO-IST-TWO-ONE-01-90 je standardna koaksialna kapsula za vodomere tipa MT-MODUMESS-UP-KOAX-WG-TWO-ONE-ECO-S-IST-SHORT-65. Ta kapsula se odlikuje tudi po 360-stopinjskem vrtljivem merilniku. To omogoča priročno odčitavanje vrednosti porabe kadarkoli ne glede na položaj namestitve brez kakršnih koli motenj. To poenostavlja tako ročno odčitavanje kot tudi servisna in vzdrževalna dela.
Že pripravljeni na digitalno prihodnost

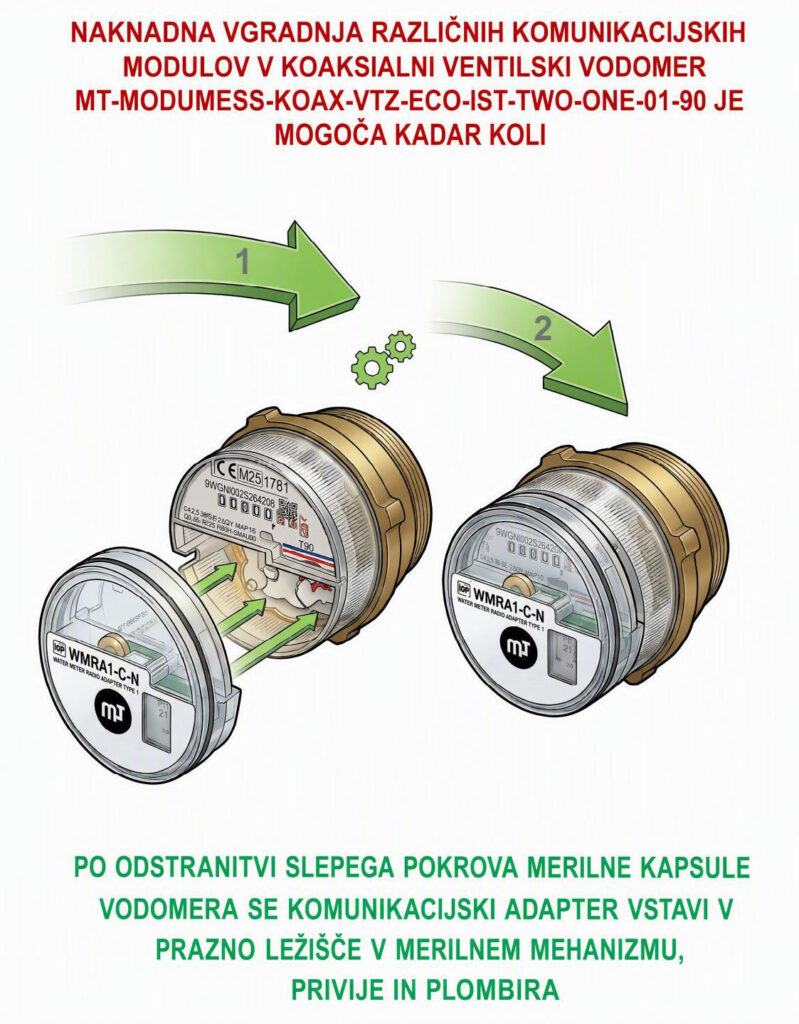

Mehanski ventilski vodomer MT-MODUMESS-KOAX-VTZ-ECO-IST-TWO-ONE-01-90 je zasnovan za naknadno vgradnjo različnih komunikacijskih modulov kot standard,
zahvaljujoč uporabi standardizirane koaksialne kapsule za vodomer MT-MODUMESS-UP-KOAX-WG-TWO-ONE-ECO-S-IST-SHORT-65.
To omogoča, da se vodomer kadar koli integrira v sodobne sisteme za daljinsko odčitavanje, ne da bi bilo treba zamenjati celoten vodomer. To ščiti obstoječe naložbe in omogoča stroškovno učinkovito prilagoditev prihodnjim zahtevam gradbene in merilne tehnologije.

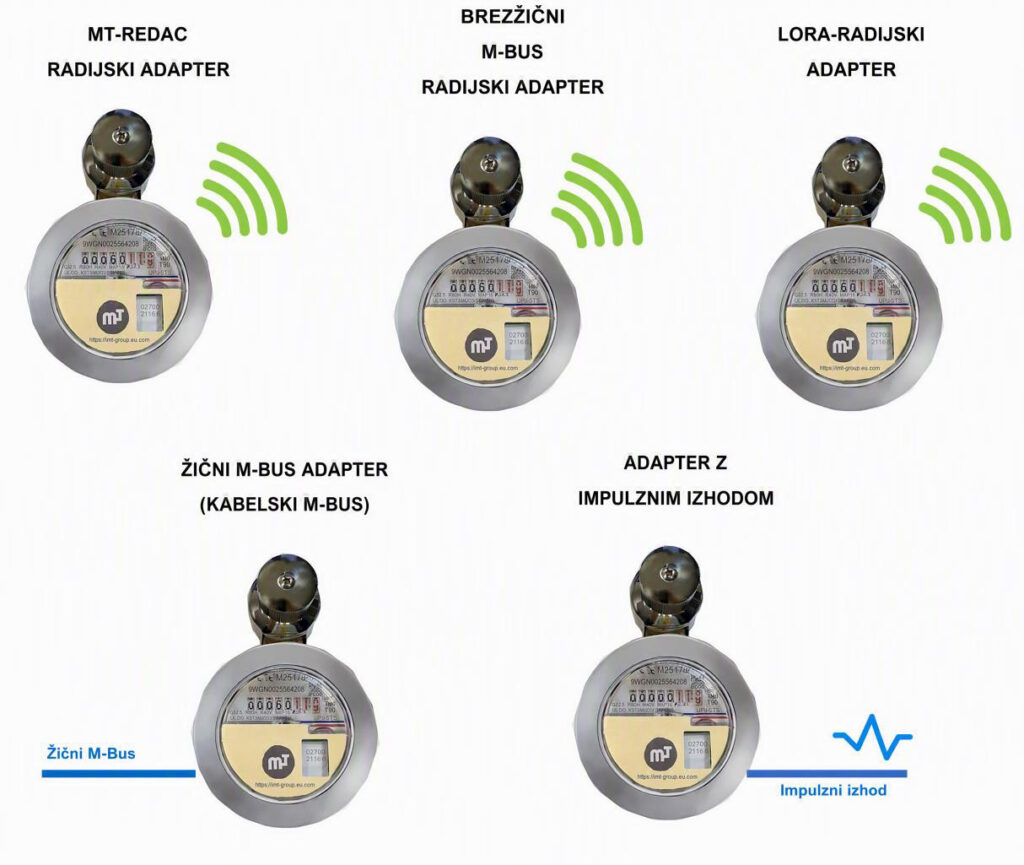

Koaksialni ventilski vodomer MT-MODUMESS-KOAX-VTZECO-IST-TWO-ONE-01-90 je mogoče kadar koli naknadno vgraditi z nadaljnjimi komunikacijskimi adapterji:
- Radijski adapter MT-REDAC
- Radijski adapter MT-LORA
- MT brezžični M-Bus radijski adapter
- MT žični M-Bus adapter (žični M-Bus)
- MT impulzni adapter v skladu z DIN 43864
Različne možnosti priključitve omogočajo optimalno prilagoditev ventilskega vodomera MT-MODUMESS-KOAX-VTZ-ECO-IST-TWO-ONE-01-90 obstoječim inštalacijam. Dodatne modifikacije so čim manjše.
Kako se namesti koaksialni ventilski merilnik MT-MODUMESS-KOAX-VTZ-ECO-IST-TWO-ONE-01-90?
1)

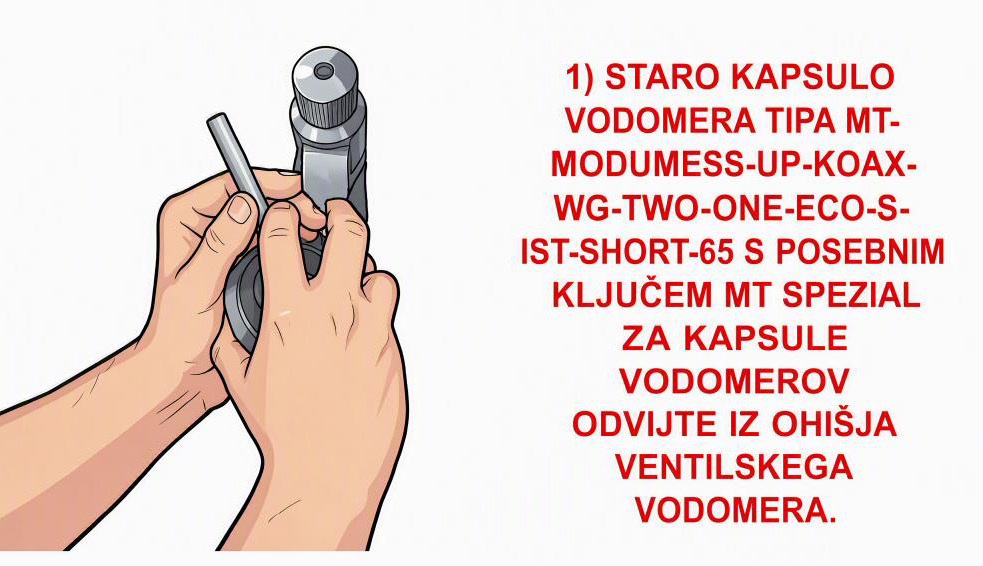

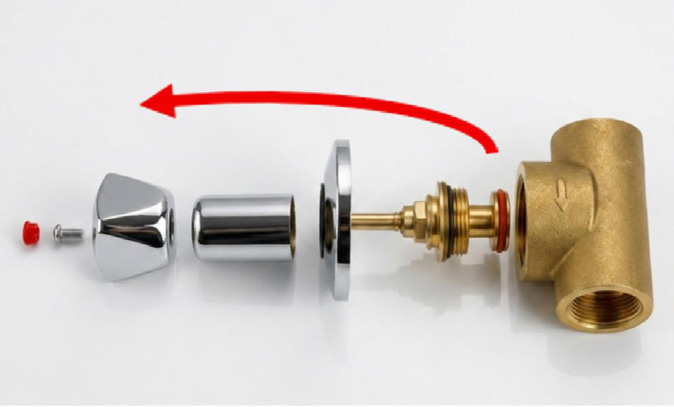

Namestitev koaksialnega ventilskega merilnika MT-MODUMESS-KOAX-VTZ-ECO-IST-TWO-ONE-01-90 je še posebej preprosta in jo je mogoče hitro izvesti. Najprej se zapre dovod vode in sprosti tlak v omrežju. Nato se obstoječi zaporni ventil popolnoma odpre, tako da je vreteno ventila v končnem položaju. Nato se glava ventila v le nekaj korakih odvije z ohišja ventila.
2)
Ventilni merilnik MT-MODUMESS-KOAX-VTZ-ECO-IST-TWO-ONE-01-90 je sedaj nameščen namesto obstoječega ohišja ventila in varno privit nanj. Ker obstoječe ohišje ventila ostane v instalaciji, niso potrebne obsežne spremembe cevovoda. Po namestitvi se dovod vode ponovno vklopi, instalacija se preizkusi glede tesnjenja in ventilni merilnik je takoj pripravljen za delovanje.
3)
Zahvaljujoč temu dobro zasnovanemu principu zamenjave je mogoče koaksialni ventilski merilnik MT-MODUMESS-KOAX-VTZ-ECO-IST-TWO-ONE-01-90 hitro, čisto in ekonomično naknadno vgraditi. Stene ali keramike ni treba odpirati, obsežna montažna dela pa so odpravljena. Zaradi tega je ventilski merilnik MT-MODUMESS-KOAX-VTZ-ECO-IST-TWO-ONE-01-90 idealen za posodobitev obstoječih napeljav za pitno vodo in ponuja elegantno in učinkovito rešitev za naknadno spremljanje porabe.

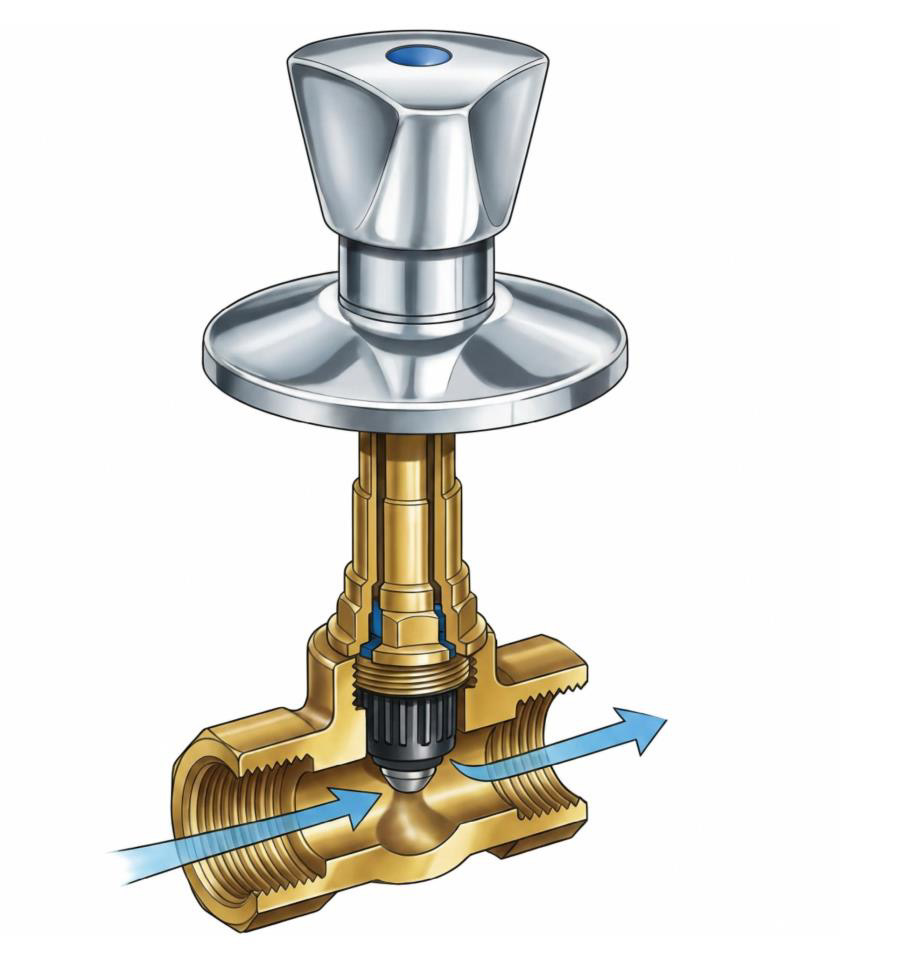

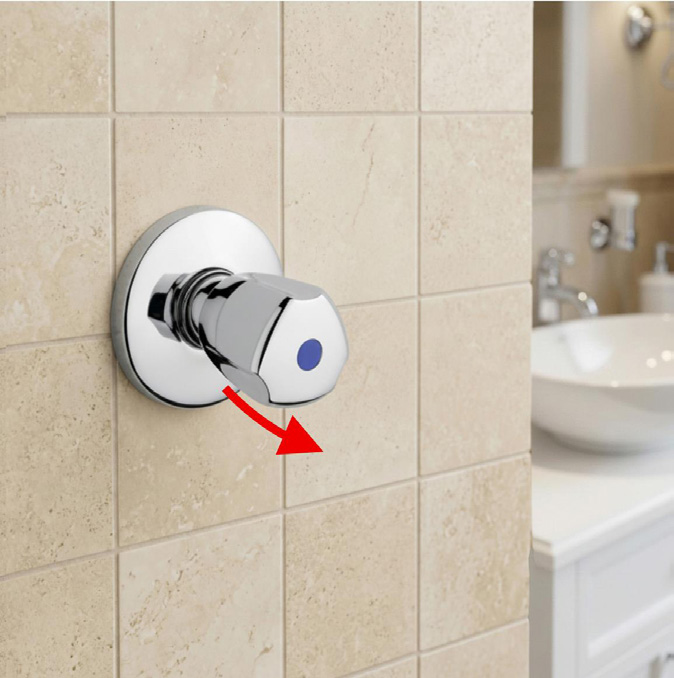

1) Obstoječi skriti ventil – preizkušena osnova namestitve
Obstoječi skriti ventil tvori osnovo sistema. Ostane trajno nameščen v steni in še naprej zanesljivo zapira dovod pitne vode. S tem ni treba zamenjati obstoječih cevi. Obstoječa konstrukcija stavbe ostane zaščitena, stroški namestitve za naknadno vgradnjo pa so zmanjšani na minimum.

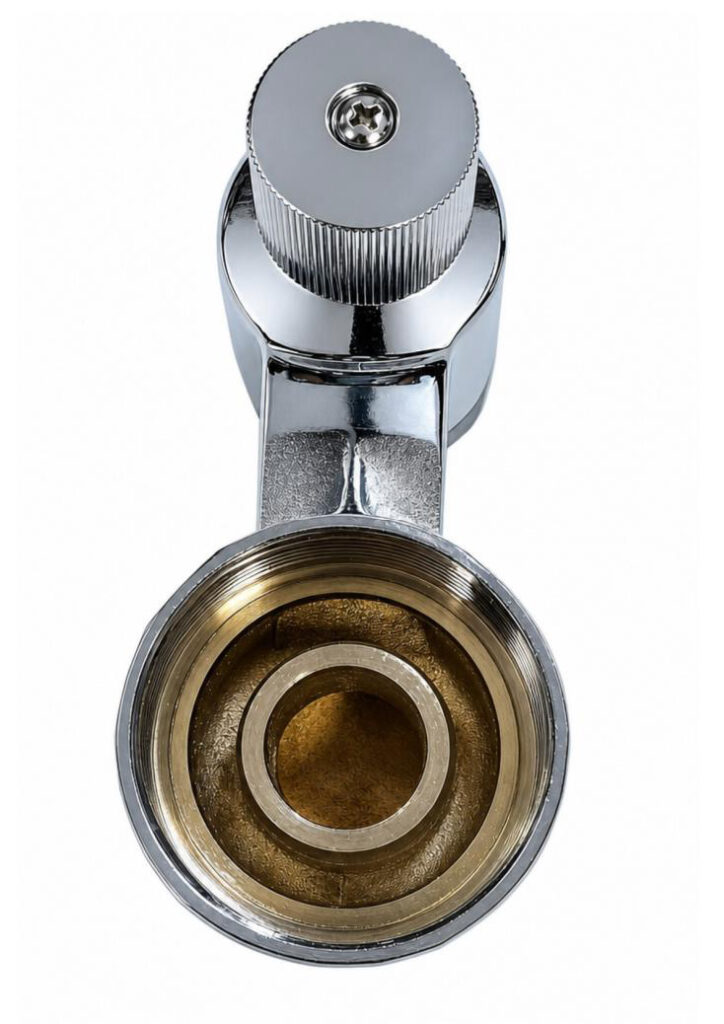

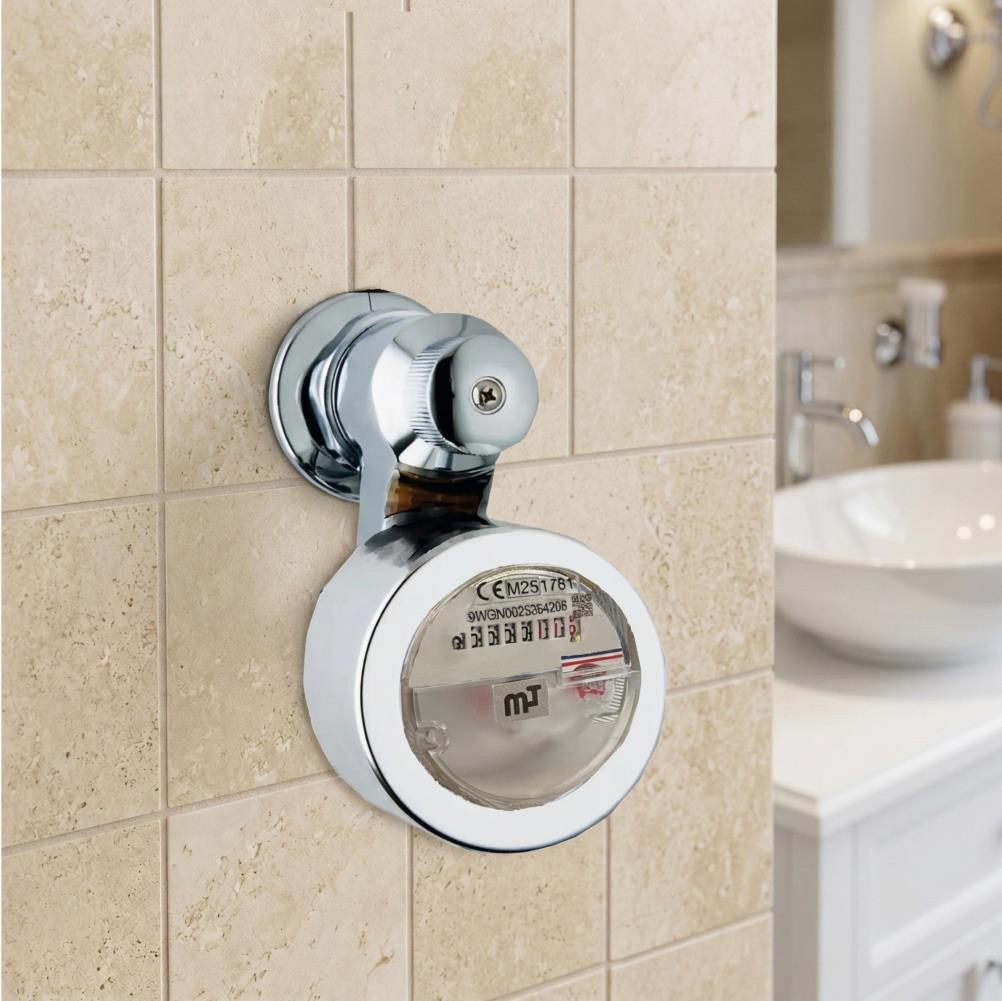

1) Ohišje koaksialnega ventilskega merilnika MT z integrirano zaporno funkcijo – kombinacija dizajna in funkcionalnosti
Visokokakovostno ohišje koaksialnega ventila MT združuje zaporno funkcijo z merilno kapsulo v kompaktno in vizualno privlačno enoto. Kromirana površina se harmonično zlije s sodobnimi sanitarnimi prostori in zagotavlja visokokakovosten videz tudi pri vidnih vgradnjah.
Natančna poravnava med ohišjem ventila in merilno napravo zagotavlja varno povezavo. Hkrati sistem omogoča hitro zamenjavo merilne enote brez kakršnih koli del na steni ali cevovodu.

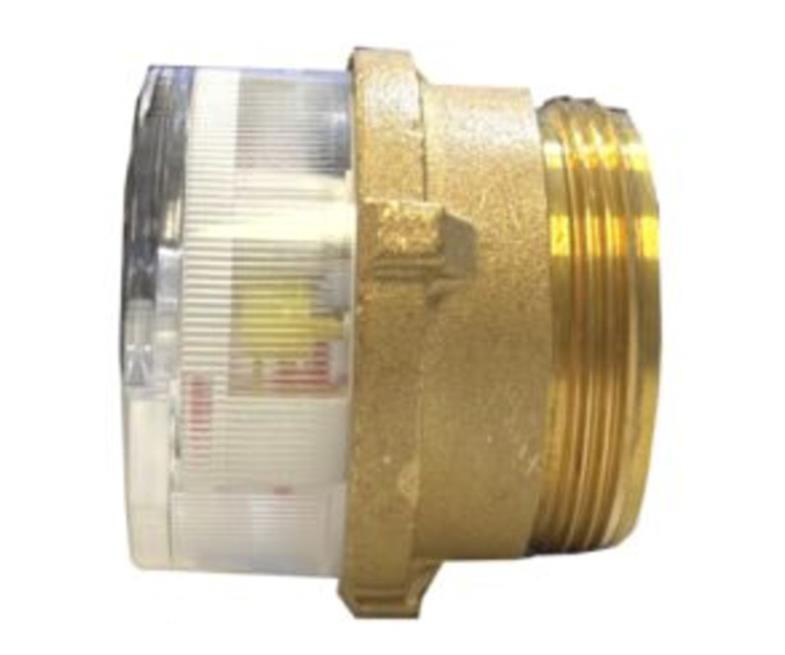

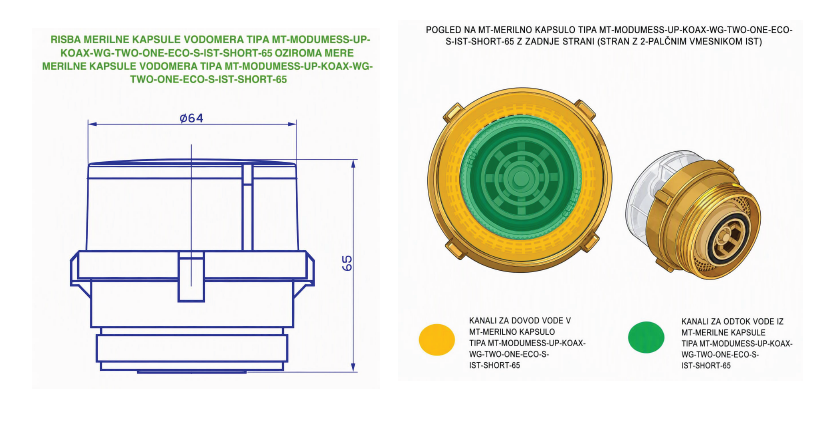

1) Zamenljiva merilna kapsula za koaksialni kabel MT tipa MT-MODUMESS-UP-KOAX-WG-TWO-ONE-ECO-S-IST-SHORT-65 tvori fleksibilni vložek merilne kapsule za ohišje števca koaksialnih ventilov MT
Merilna kapsula MT Coax je jedro sistema. Natančno beleži porabo vode in jo je mogoče po potrebi enostavno zamenjati – na primer po preteku kalibracijskega obdobja. Trajno nameščeno ohišje števca ostane na svojem mestu.

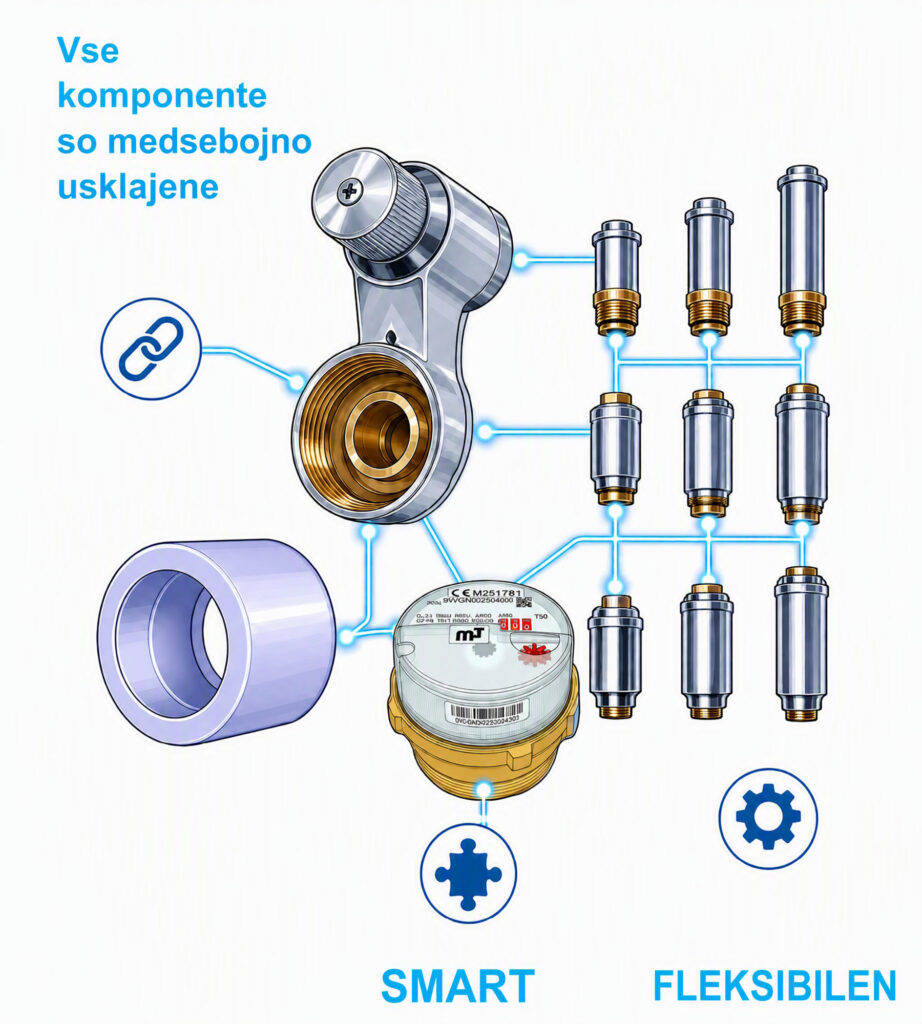

Modularna zasnova omogoča tudi prilagodljivo prilagajanje prihodnjim zahtevam. Merilno kapsulo je mogoče, odvisno od izvedbe, razširiti s sodobno komunikacijsko tehnologijo, na primer za radijske ali M-Bus sisteme za daljinsko odčitavanje.
Mehanski kapsulni vodomer vode za stanovanja MT-MODUMESS-UP-KOAX-WG-TWO-ONE-ECO-S-IST-SHORT-65 v kombinaciji s koaksialnim ohišjem števca z ventilom MT zagotavlja maksimalno varnost v prihodnosti.

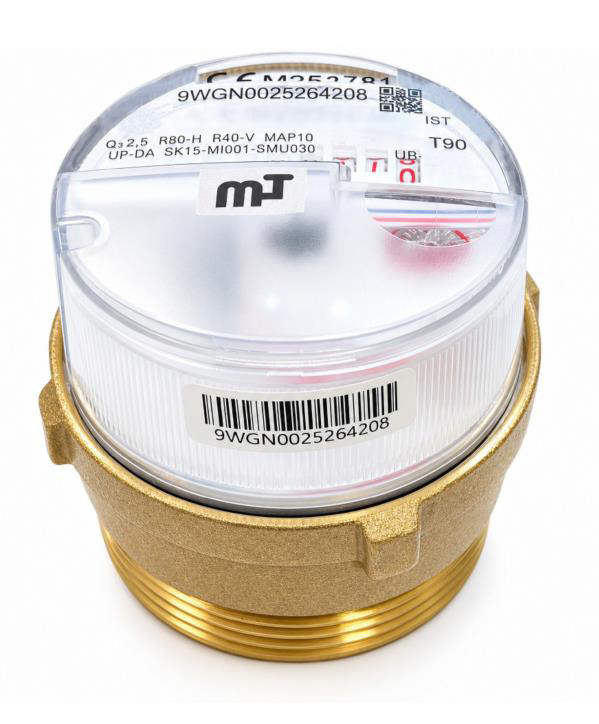

Koaksialni kapsulni vodomer MT Modumess, tip MT-MODUMESS-UP-KOAX-WG-TWO-ONE-ECO-S-IST-SHORT-65, tvori zanesljiv temelj modularnega sistema MT Modumess.
Ta mehanski koaksialni kapsulni vodomer, tip MT-MODUMESS-UP-KOAX-WG-TWO-ONE-ECO-S-IST-SHORT-65, navdušuje z visoko merilno natančnostjo, robustno tehnologijo in možnostjo nadgradnje na inteligentni vodomer z daljinskim odčitavanjem kadar koli.
Mehanski bazni kapsulni vodomer za stanovanja MT-MODUMESS-UP-KOAX-WG-TWO-ONE-ECO-S-IST-SHORT-65 v kombinaciji z ohišjem ventilskega vodomera MT predstavlja idealno rešitev za natančno beleženje porabe hladne in tople vode ter hkrati ustvarja predpogoje za prihodnje digitalne aplikacije.
Ta merilna kapsula za vodo je odobrena za temperature vode med 0,1 stopinjo Celzija in 90 stopinj Celzija in se lahko uporablja kot merilnik hladne ali tople vode (različica TWO-ONE). Zaradi nizkega profila, ki znaša le 65 mm (različica SHORT-65), ta tip merilne kapsule zagotavlja, da koaksialni ventilski merilnik MT ne štrli preveč v prostor.
Koaksialni kapsulni stanovanjski vodomer MT-MODUMESS-UP-KOAX-WG-TWO-ONE-ECO-S-IST-SHORT-65 predstavlja tudi osnovo za vsako raztezno stopnjo, če se uporablja v kombinaciji z ohišjem ventila MT.
Bazni kapsulni vodomer tipa MT-MODUMESS-UP-KOAX-WG-TWO-ONE-ECO-S-IST-SHORT-65 je standardno dobavljen kot mehanski vodomer s pritrjenim praznim modulom. Ta osnovna konfiguracija ponuja maksimalno varnost naložbe, saj je komunikacijske module mogoče kadar koli naknadno vgraditi. Po potrebi je mogoče mehanski bazni kapsulni stanovanjski vodomer tipa MT-MODUMESS-UP-KOAX-WG-TWO-ONE-ECO-S-IST-SHORT-65 hitro pretvoriti v sodoben radijski vodomer ali M-Bus vodomer – vse brez zamenjave merilne kapsule.
Razpoložljivi komunikacijski sistemi:
- MT-REDAC Radio
- Brezžični M-Bus (wM-Bus)
- LORA Radio
- Žični M-Bus
- Impulzni izhod
Tako lahko danes investirate bazni kapsulni vodomer, ki bo zlahka izpolnjeval tudi prihodnje zahteve.

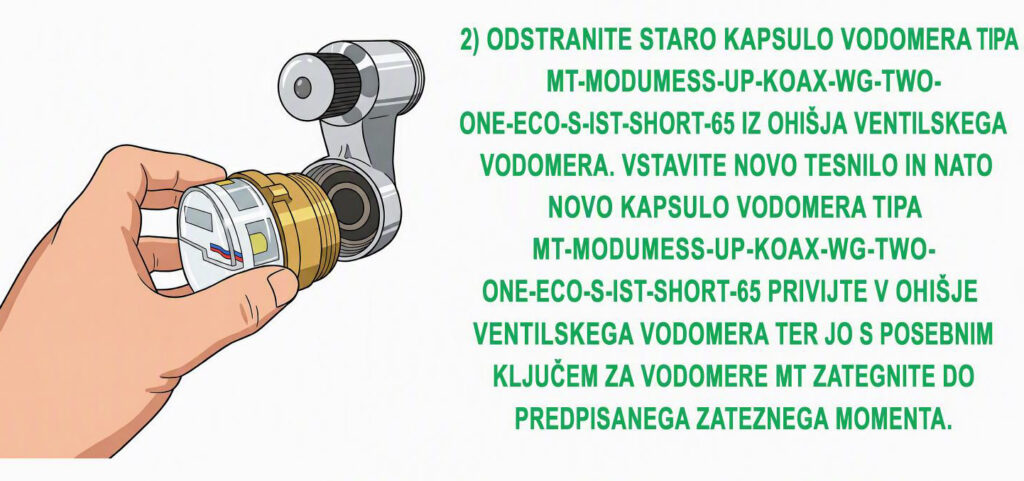

Hitra zamenjava merilnega vložka števca ventilov zaradi preizkušenega koaksialnega sistema
Mehanski vodomer z osnovno kapsulo MT-MODUMESS-UP-KOAX-WG-TWO-ONE-ECO-S-IST-SHORT-65 uporablja preizkušen sistem 2-palčne koaksialne merilne kapsule. Po preteku kalibracijskega obdobja se zamenja samo merilna kapsula, medtem ko vse ostale komponente ostanejo trajno v instalaciji.
To zmanjša:
- Čas namestitve
- Stroški vzdrževanja
- Stroški material
- Čas izpada
Od tega ekonomičnega koncepta izmenjave imajo koristi predvsem stanovanjska podjetja, monterji in upravljavci stavb.
Mehanska natančnost na najvišji ravni
Vodomer v kapsuli MT-MODUMESS-UPKOAX-WG-TWO-ONE-ECO-S-IST-SHORT-65 je visokokakovosten, popolnoma suhotečni večcurkovni vodomer z magnetno sklopko. Valjčni vodomer ostane popolnoma izoliran od vode in ga tako trajno ščiti pred usedlinami.
Mehanski bazni kapsulni vodomer MT-MODUMESS-UPKOAX-WG-TWO-ONE-ECO-S-IST-SHORT-65 ponuja:
- Tehnologija suhega teka
- Visoka stabilnost meritev

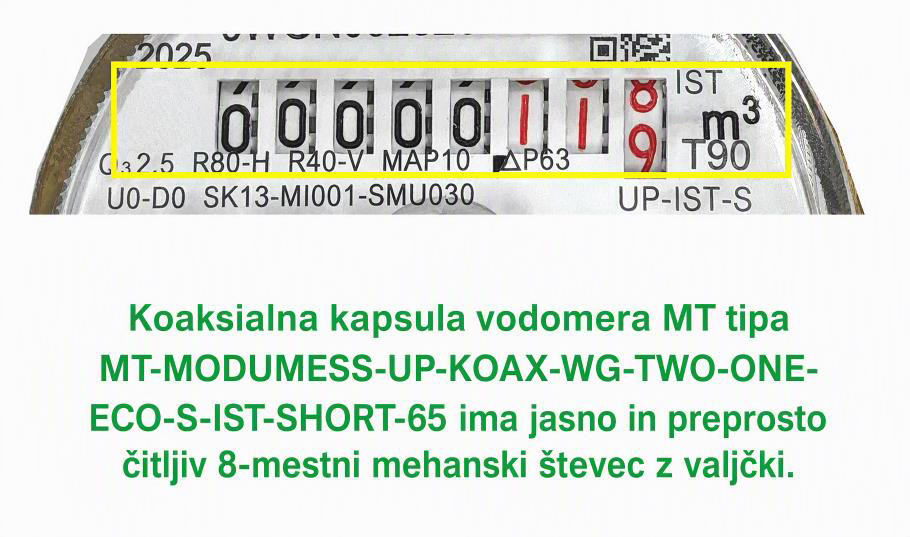

- 8-mestni valjčni vodomer

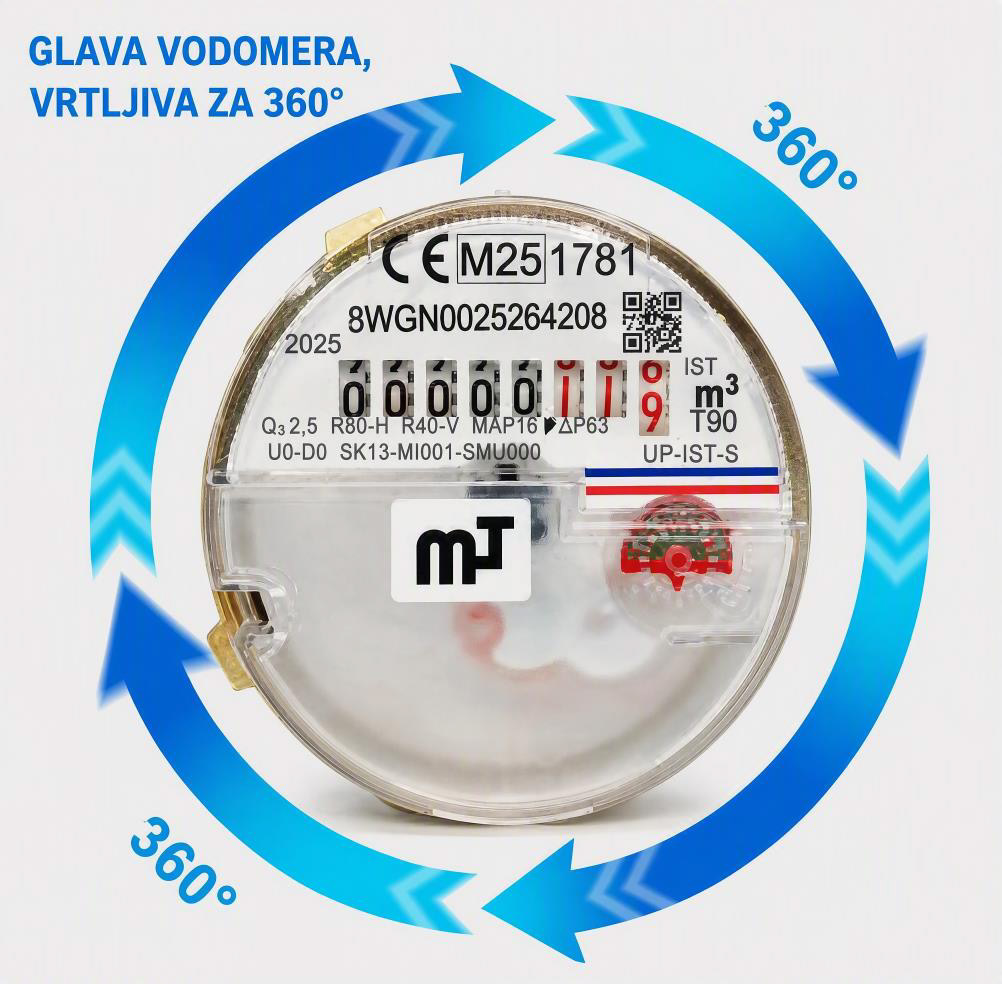

- 360° vrtljiv vodomer
- Vodoravna in navpična namestitev

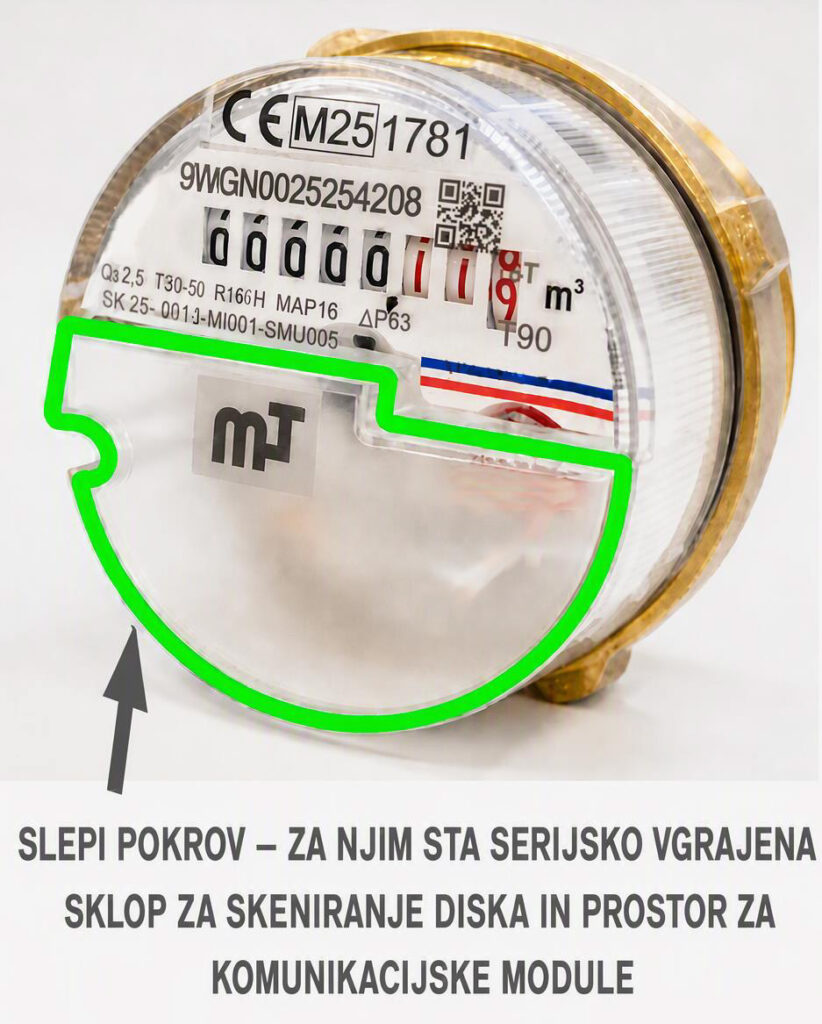

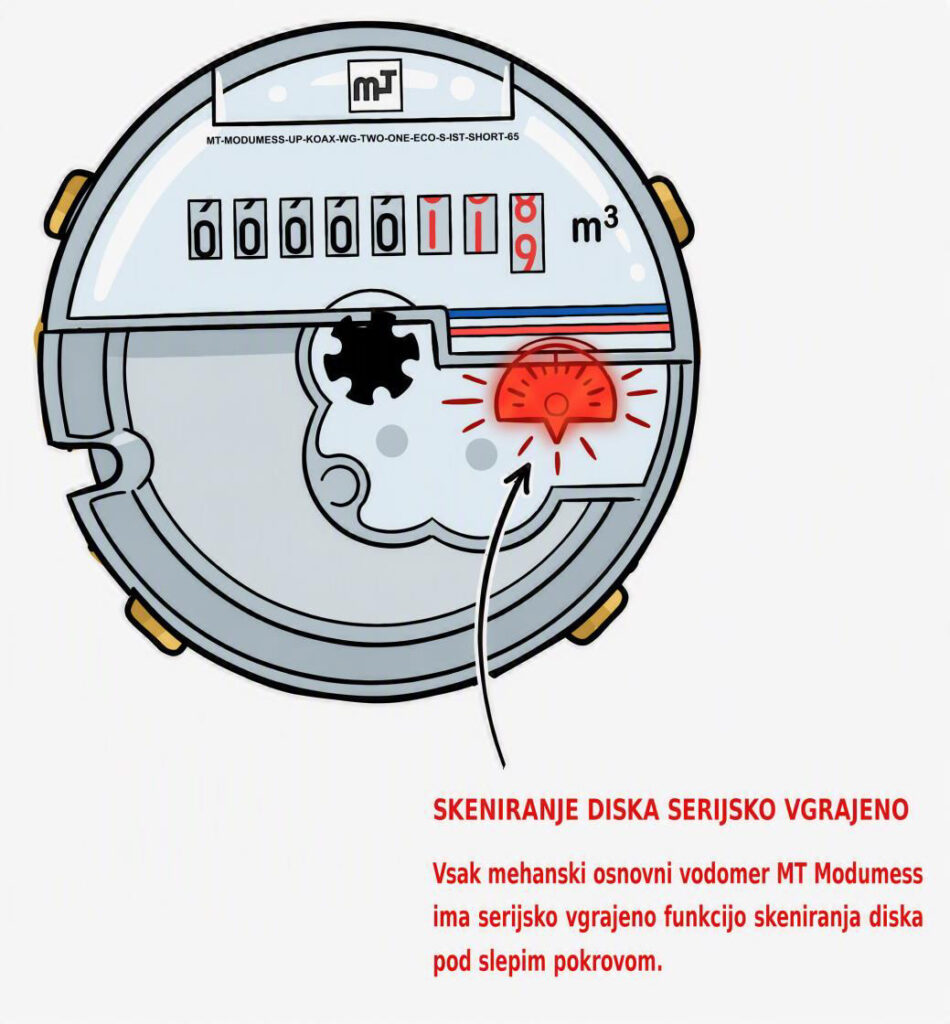

Te lastnosti zagotavljajo dolgoročno natančno beleženje porabe. Merilno glavo (sestavljeno iz valjčnega števca, kodirne plošče in prazne gredi za komunikacijske module) kapsule MT stanovanjskega vodomernega tipa MT-MODUMESS-UP-KOAX-WG-TWO-ONE-ECO-S-ISTSHORT-65 je mogoče vrteti za 360 stopinj.
To omogoča ustvarjanje optimalnega položaja za optično branje valjčnega števca.
Tako lahko že danes investirate v bazni kapsulni vodomer, ki bo zlahka izpolnil tudi prihodnje zahteve.
Preizkušen koaksialni merilni princip:

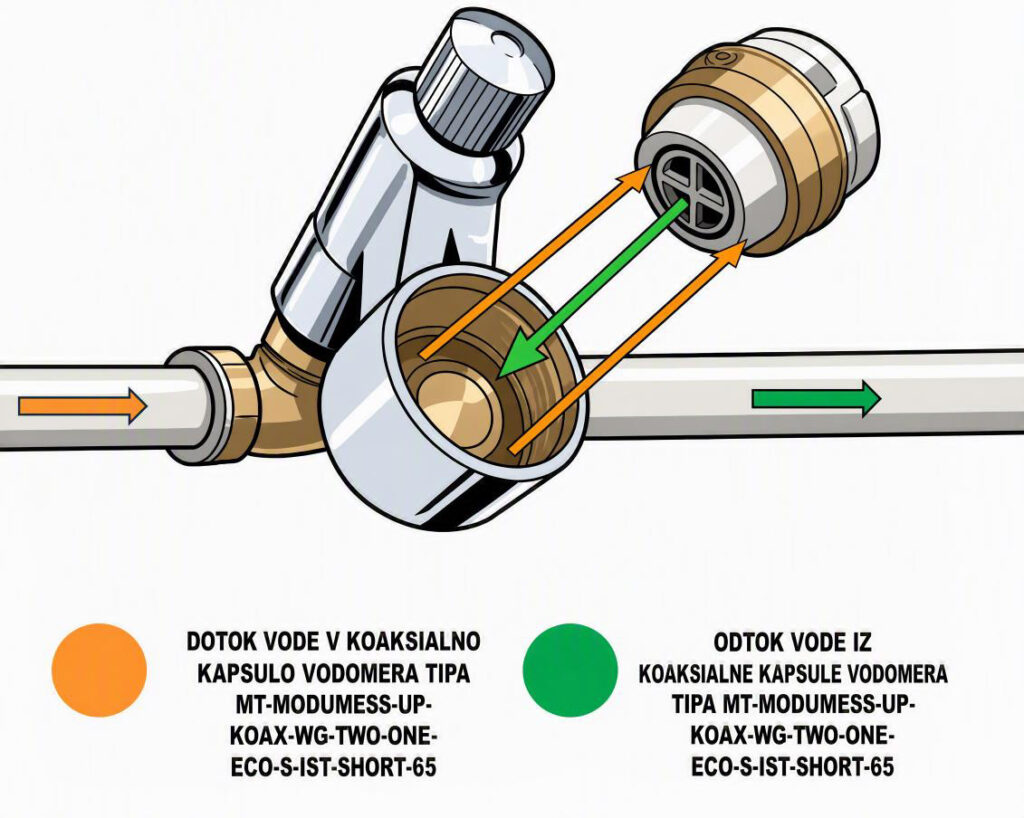

Bazni kapsulni vodomer MT-MODUMESS-UP-KOAX-WG-TWO-ONE-ECO-S-IST-SHORT-65 uporablja preizkušeno koaksialno načelo s koncentrično razporejenim dovodom in odvodom vode.
Veliki prečni prerezi zagotavljajo nizke tlačne izgube in trajno zanesljivo tesnjenje med merilno kapsulo in notranjimi komponentami.
Ta dovršen sistem je že leta ena najuspešnejših rešitev na področju kapsulnih stanovanjskih vodomerov.
Higiensko in skladno s standardi
Mehanski bazni kapsulni vodomer MT-MODUMESS-UP-KOAX-WG-TWO-ONE-ECO-S-IST-SHORT-65 izpolnjuje vse bistvene zahteve za higieno pitne vode in zakonsko skladno obračunavanje.

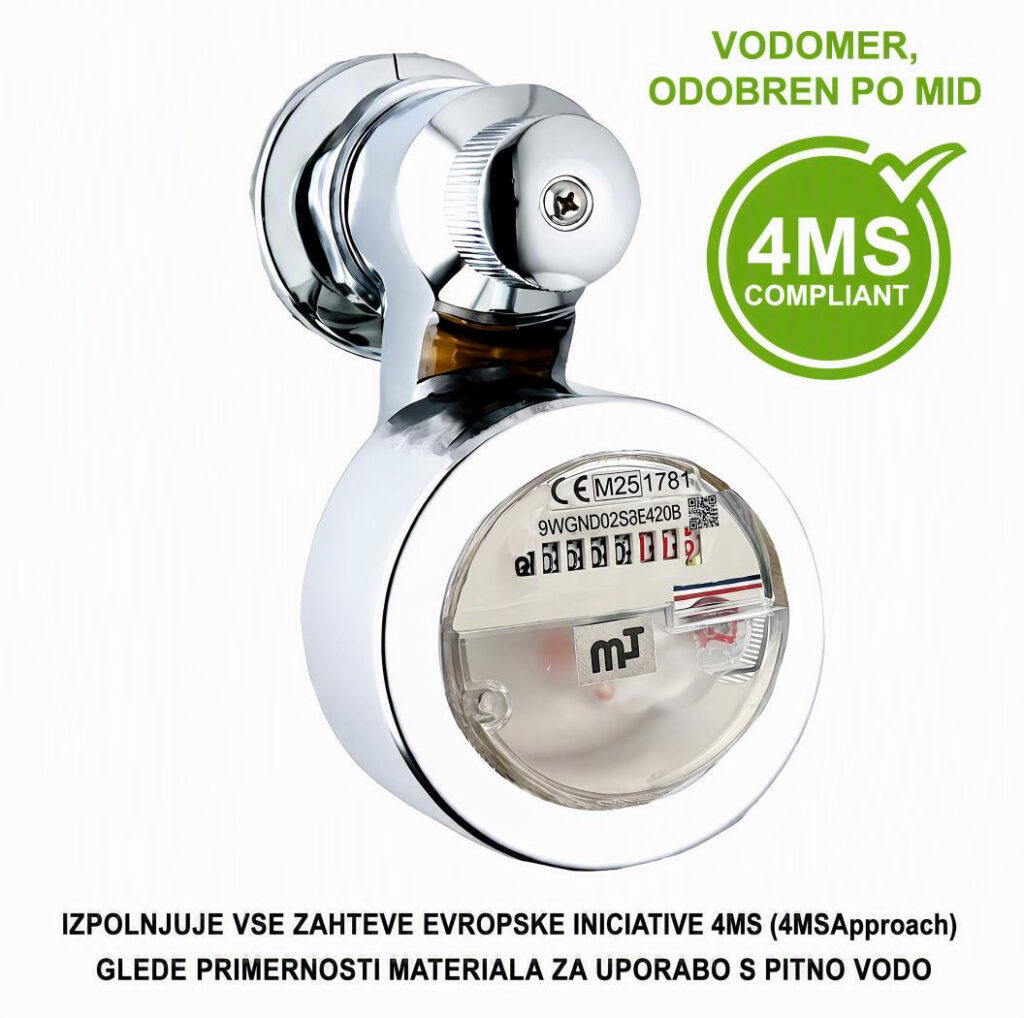

Merilni kapsulni vodomer MT-MODUMESS-UP-KOAX-WG-TWO-ONE-ECO-S-IST-SHORT-65 ima vsa ustrezna dovoljenja in izpolnjuje visoke standarde kakovosti, varnosti in higiene. Ima certifikat MID in je skladen z nemško uredbo o pitni vodi ter zahtevami DVGW W270 in KTW.
Material ohišja osnovnega kapsulnega vodomera MT-MODUMESS-UP-KOAX-WG-TWO-ONE-ECO-S-IST-SHORT-65 izpolnjuje tudi vse zahteve pozitivnega seznama nemške zvezne agencije za okolje (pozitivni seznam UBA) in vse zahteve evropske pobude 4MS (pristop 4MS) glede primernosti materiala za uporabo s pitno vodo.
Zahvaljujoč zasnovi brez mrtvih prostorov so izpolnjeni najvišji higienski standardi in podprto je trajno varno in higiensko delovanje.
Digitalno nadgradljivo kadar koli
Tudi v svoji mehanski obliki ima bazni kapsulni vodomer MT-MODUMESS-UP-KOAX-WG-TWO-ONE-ECO-S-IST-SHORT-65 vse predpogoje za prihodnjo digitalizacijo.
Z enostavno pritrditvijo komunikacijskega modula postane mehanski bazni kapsulni vodomer inteligenten vodomer za daljinsko odčitavanje.
Elektronski prenos podatkov je brez motenj in magneten, kar omogoča varno integracijo v sisteme za avtomatsko odčitavanje in sisteme za upravljanje stavb.
Koaksialni ventilski vodomer tip MT-MODUMESS-KOAX-VTZ-ECO-IST-TWO-ONE-01-90 – priključek in koaksialni merilni vložek, za modularne radijske, M-Bus in impulzne sisteme, metrološki razred R80-H / R40-V

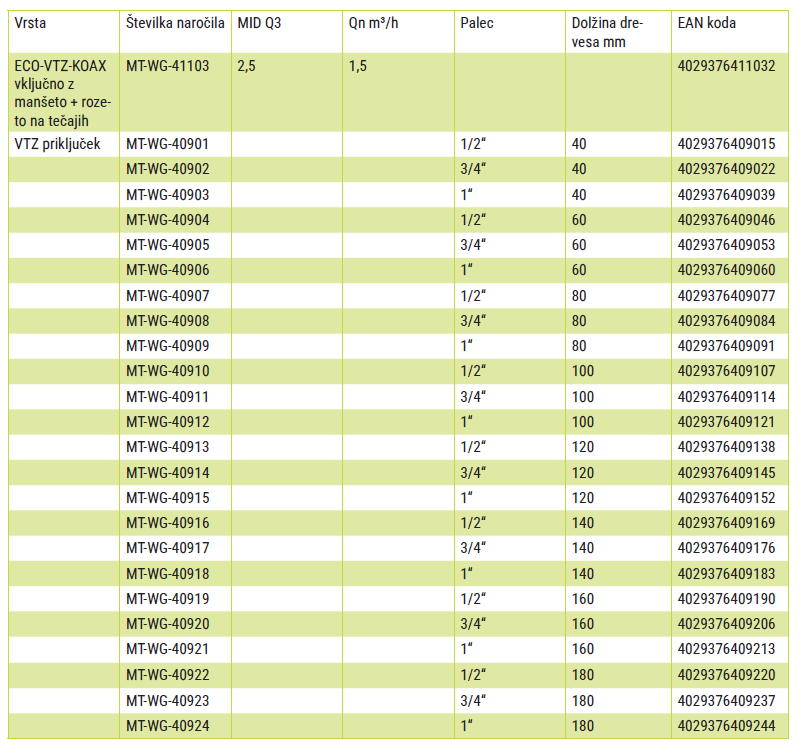

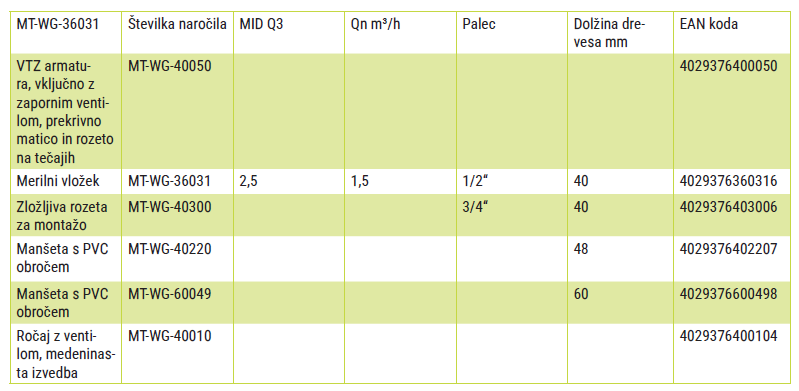

Dodatki se prodajajo ločeno:

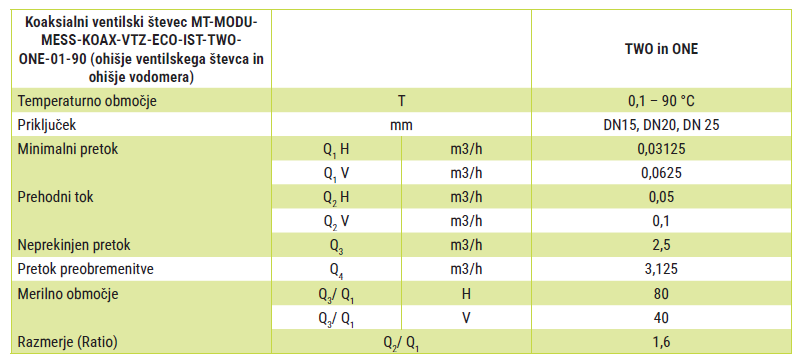

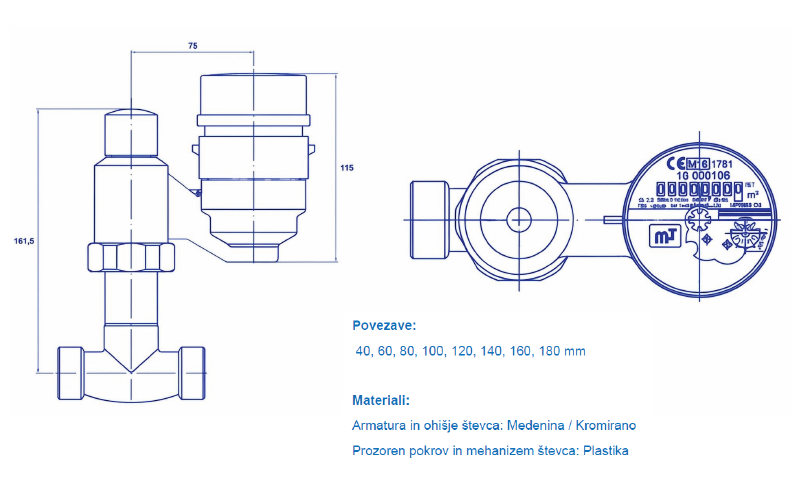

Tehnične specifikacije koaksialnega ventilskega merilnika tipa MT MT-MODUMESS-KOAX-VTZ-ECO-IST-TWO-ONE-01-90

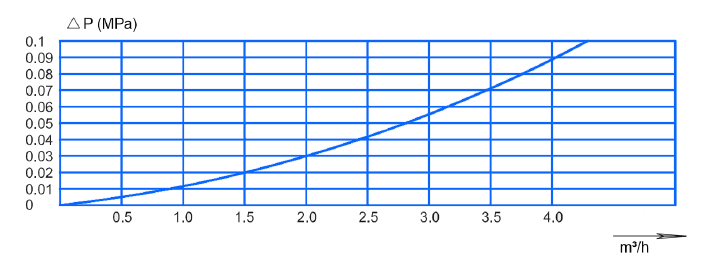

Krivulja izgube tlaka koaksialnega ventilskega števca MT-MODUMESS-KOAX-VTZ-ECO-IST-TWO-ONE-01-90

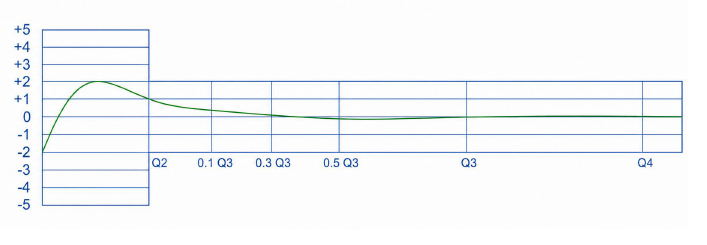

Krivulja napake koaksialnega števca ventilov MT-MODUMESS-KOAX-VTZ-ECO-IST-TWO-ONE-01-90
