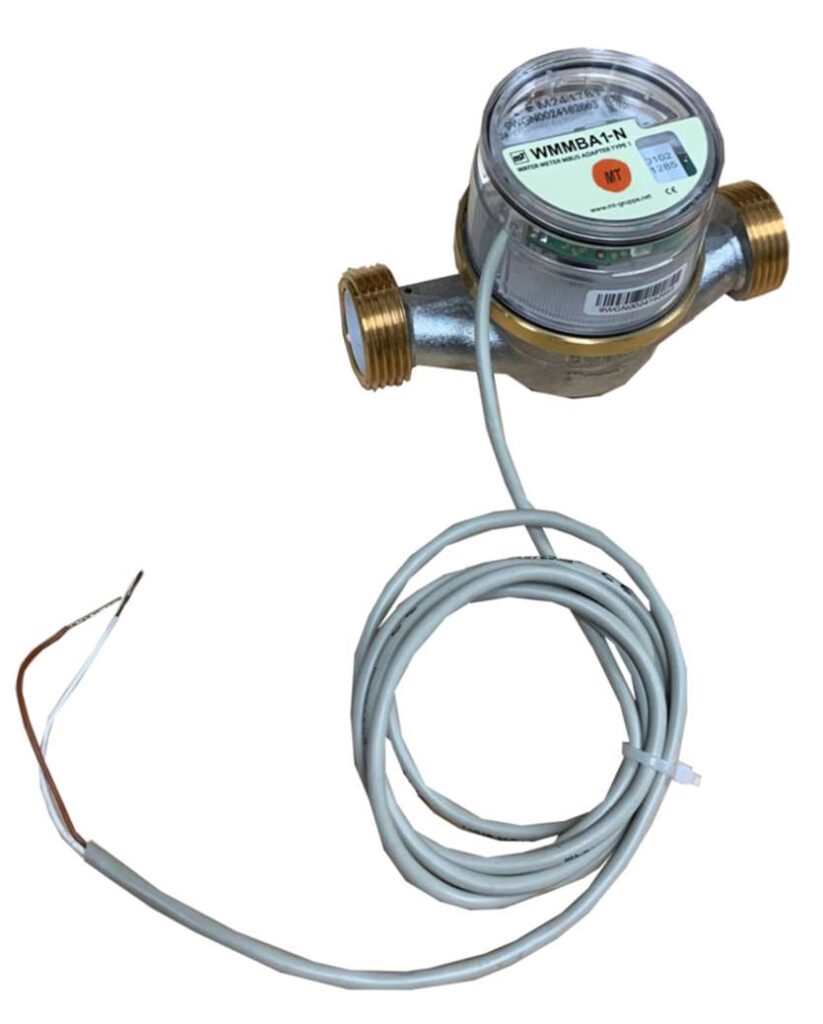

Nadometni vodomer za stanovanja s tovarniško vgrajenim modulom M-Bus tipa MT-ETW-ECO-WG-TWO-ONE-MODUMESS-MBUS

M-BUS vodomer za stanovanja MT-ETW-ECO-WG-TWO-ONE-MODUMESSMBUS je univerzalni nadometni vodomer za stanovanja s tovarniško vgrajenim M-radio adapterjem tipa MT-WMMBA1-N, ki je primeren za praktično vsako uporabo.

Nadometni vodomer za stanovanja MT-ETW-ECO- G-TWO-ONE-MODUMESS-MBUS je inovativna vsestranska naprava za natančno in zanesljivo merjenje porabe vode.

MT-ETW-ECO-WG-TWO-ONE-MODUMESS-M-BUS je idealen nadometni vodomer za sodobne rešitve upravljanja stavb in nepremičnin. Z vgrajenim modulom M-Bus ta vodomer ponuja prvovrstno povezljivost s sodobnim žičnim sistemom za daljinsko odčitavanje vodomerov M-Bus, zaradi česar je še posebej primeren za dolgoročno uporabo v kompleksnih stavbnih instalacijah. Njegova zasnova, pripravljena na prihodnost, omogoča enostavno integracijo v obstoječe merilne sisteme ter zagotavlja natančno in učinkovito obračunavanje porabe vode. Zaradi visoke prilagodljivosti je vodomer MTETW-ECO-WG-TWO-ONE-MODUMESSMBUS M-Bus primeren tako za vodoravno kot
navpično namestitev in se enostavno prilagaja različnim gradbenim pogojem. Robustne tehnične lastnosti vodomera omogočajo delovanje v temperaturnem območju od 0,1 do
90 °C, zaradi česar je primeren za široko paleto aplikacij – tako v stanovanjskih kot poslovnih stavbah.

Modularnost in nadgradljivost sta ključni lastnosti tega števca. Po potrebi je mogoče tovarniško integrirani modul M-Bus zamenjati z impulznim modulom v skladu z DIN 43864, brezžičnim radijskim modulom M-Bus OMS, radijskim modulom REDAC ali radijskim modulom LORA. To omogoča prilagojeno rešitev za vsako zahtevo in zagotavlja maksimalno prilagodljivost pri spremljanju porabe vode.

Prednosti za upravnike nepremičnin in stavb:
• Učinkovito odčitavanje števcev brez potrebnih obiskov: Števec omogoča priročno in brezhibno oddaljeno odčitavanje prek žičnega sistema M-Bus, tudi v praznih stanovanjih. To odpravlja nepotrebne sestanke na kraju samem in dodatne stroške za upravnike nepremičnin.
• Optimizirana izraba virov: Z odpravo potrebe po usklajevanju terminov obiskov za nedostopna stanovanja se zmanjša administrativni napor, kar prihrani čas in denar.
• Izogibanje ocenam porabe: MT-ECO-WG-TWO-ONE-MODUMESS-MBUS zagotavlja, da ocene porabe vode zaradi možnosti oddaljenega odčitavanja prek sistema M-Bus niso več potrebne – tudi ko stanovalci niso prisotni. To zagotavlja, da obračunavanje vedno ostane natančno in pregledno.
• Natančno in nekonfliktno obračunavanje: Natančno in neprekinjeno beleženje porabe vode skozi vse leto zagotavlja pošteno in pregledno obračunavanje ter zmanjšuje spore med najemniki in najemodajalci.
• Dolgoročna naložba: Zaradi zamenljivosti z dodatnimi moduli števec ponuja trajnostno rešitev, ki jo je mogoče prilagoditi prihodnjim zahtevam – s čimer se zagotovi, da vaša naložba ostane dolgoročno varna za prihodnost.
MT-ECO-WG-TWO-ONE-MODUMESS-MBUS je popoln števec za sodobne nepremičnine, ki cenijo učinkovitost, natančnost in prilagodljivost. S to napravo izbirate rešitev za spremljanje porabe vode, ki je pripravljena na prihodnost in ne le prihrani stroške, temveč tudi znatno poenostavi upravljanje.
MT-ECO-WG-TWO-ONE-MODUMESS-MBUS je idealen merilnik za natančno merjenje hladne in tople pitne vode.
Merilnik je odobren za temperaturno območje od 0,1 do 90 °C in se zato lahko uporablja kot merilnik hladne ali tople vode. Označen je kot merilnik hladne ali tople vode z rdečo oziroma modro nalepko. Zahvaljujoč tehnologiji suhega teka je primeren ne le za zasebna gospodinjstva, temveč tudi za uporabo v poslovnih stavbah in industrijskih območjih. S široko paleto modelov merilnik pokriva različne zahteve in ponuja zanesljivo rešitev tako za majhne kot velike inštalacije.

Visoka zanesljivost skeniranja in zaznavanje smeri toka

Induktivno skeniranje modulacijskega kazalca preko tuljave z elektronskim MBus adapterjem MT-WMMBA-1-N zagotavlja izjemno zanesljivo in sinhrono merjenje na komunikacijskem modulu MBus. Ta modul ima tudi zaznavanje smeri pretoka. V primeru nepravilne smeri
pretoka (obratni tok) se impulzi ponovno oddajo šele, ko je vzpostavljena pravilna smer pretoka in je preseženo zadnje štetje.

Vodomer MT-ECO-WG-TWO-ONE-MODUMESS-MBUS M-Bus je idealen za zahtevne aplikacije.

Ne glede na to, ali gre za zasebne hiše ali večje komercialne in industrijske objekte, stanovanjski vodomer MT-ECO-WG-TWO-ONE-MODUMESS-MBUS ponuja zanesljivo in natančno merjenje porabe vode v vsakem scenariju. Ta vodomer ki združuje inovativno tehnologijo s praktično modularnostjo, predstavlja dolgoročno in prihodnostno rešitev za sodobno upravljanje nepremičnin in vode.

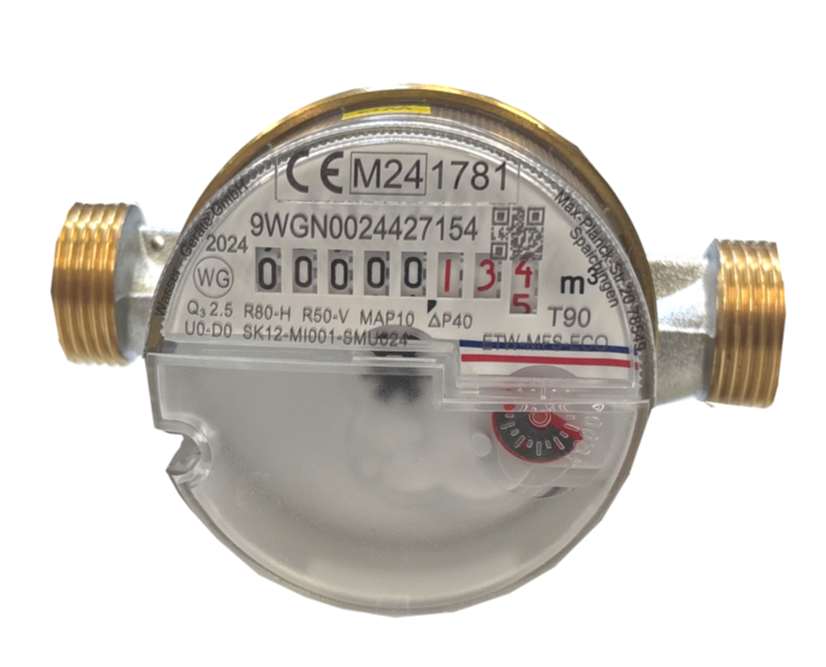

Mehanski osnovni vodomer tipa MT-ECO-WG-TWO-ONE-MODUMESS tvori stabilno osnovo za vodomer M-Bus MT-ECO-WG-TWO-ONE-MODUMESSMBUS.

Mehanski enocevni stanovanjski vodomer tipa MT-ECO-WG-TWO-ONE-MODUMESS predstavlja stabilno in zanesljivo osnovo za elektronski vodomer M-Bus MT-ETW-ECO-WGTWO-ONE-MODUMESS-MBUS. Kot popolnoma suhotečni mehanski vodomer s prenosom vrtljivega gibanja preko magnetne sklopke zagotavlja natančno in trajno merjenje porabe vode. Zaradi popolnoma suhotečne zasnove je merilni mehanizem popolnoma ločen od vodnega toka. To zagotavlja ne le izjemno dolgo življenjsko dobo, temveč tudi izjemno visoko natančnost merjenja.

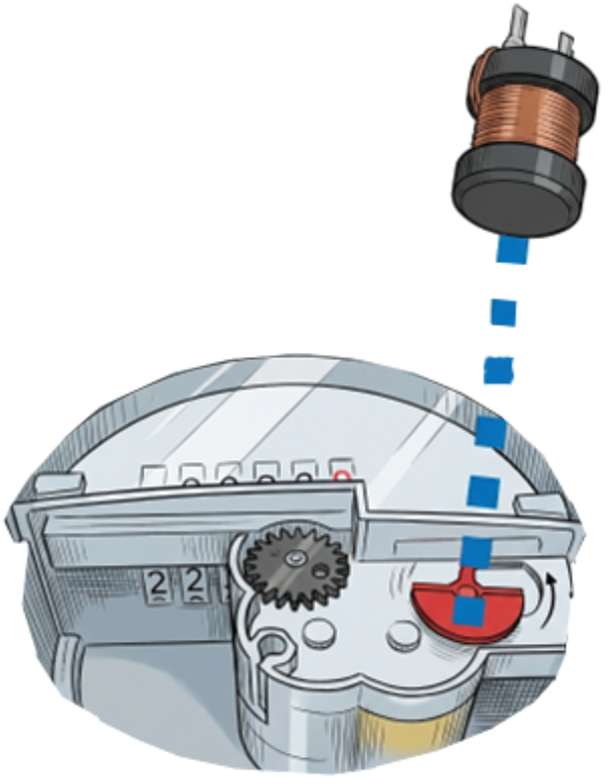

Skeniranje senzorske plošče v mehanskem osnovnem vodomeru MT-ECO-WG-TWO-ONEMODUMESS-MBUS z modulom M-Bus MTWMMBA1-N temelji na principu induktivnega skeniranja s tuljavo.

Suho delovanje preprečuje nabiranje usedlin in zagotavlja zanesljivo delovanje merilnika v vseh pogojih. Napredno načelo magnetne sklopke omogoča natančen in zanesljv prenos rotacijskega gibanja, ne da bi voda kdajkoli vstopila v območje pulta. Ta tehnologija zagotavlja visoko odpornost proti obrabi. Natančen prenos rotacijskega gibanja iz merilnega mehanizma na števec prek magnetne sklopke zagotavlja zanesljive rezultate meritev ves čas.

Prilagodljivost in vsestranskost zahvaljujoč mehanskemu baznemu vodomeru MT-ECOWG-TWO-ONE-MODUMESS

Mehanski vodomer MT-ECO-WG-TWO-ONE-MODUMESS je idealen za natančno merjenje hladne in tople pitne vode. Zaradi tehnologije suhega teka ni primeren le za zasebna gospodinjstva, temveč tudi za uporabo v poslovnih stavbah in industrijskih območjih. S široko paleto modelov vodomer pokriva različne zahteve in ponuja zanesljivo rešitev tako za majhne kot velike inštalacije. Vendar pa je njegova resnična prednost v prilagodljivosti. Ta vodomer predstavlja osnovo za razširitev na sodobne tehnologije daljinskega odčitavanja in komunikacije. Zaradi robustne konstrukcije in odlične merilne natančnosti MT-ECO-WG-TWO-ONE-MODUMESS ne zagotavlja le zanesljive osnove za vsakodnevno delovanje, temveč omogoča tudi enostavno integracijo modula M-Bus.

Mehanski vodomer MT-ECO-WG-TWOONE- MODUMESS je odobren za temperaturno območje od 0,1 °C do 90 °C.

Tehnični podatki mehanskega osnovnega števca (vodomer za stanovanja tipa MTECO-WG-TWO-ONE-MODUMESS)

Metrološki razred R80-H / R50-V

Metrološki razred R80-H / R50-V

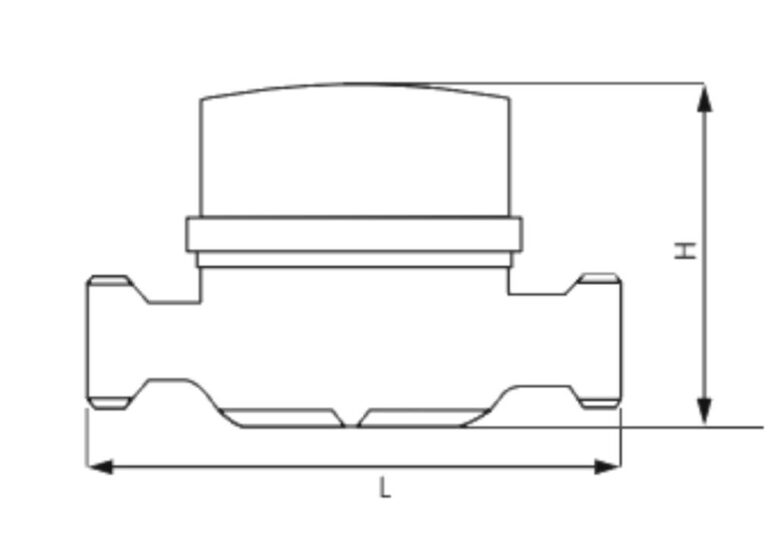

Tip	VE	Številka naročila	Nazivna velikost Q3 – m3/h	Mera v palcih	Dolžina L mm	Skupna višina H mm	Teža kg	EAN Koda
MT-ECO-WG-TWO-ONE-MODUMESS	30	25200	1,6	¹/²“	110	65	0,44	4029376252000
	30	25201	2,5	¹/²“	60	65	0,44	4029376252017
	30	25002	2,5	¹/²“	80	65	0,42	4029376250020
	30	25003	2,5	¹/²“	110	65	0,46	402937625003
	30	25005	4	³/⁴“	130	65	0,54	⁷4029376250051

Metrološki razred R160-H / R63-V

Tip	VE	Številka naročila	Nazivna velikost Q3 – m3/h	Mera v palcih	Dolžina L mm	Skupna višina H mm	Teža kg	EAN Koda
MT-ECO-WG-TWO-ONE-MODUMESS	30	21002	2,5	¹/²“	80	65	0,44	4029376210024
	30	21003	2,5	¹/²“	110	65	0,44	4029376210031
	30	21005	4	³/⁴“	130	65	0,44	4029376210055

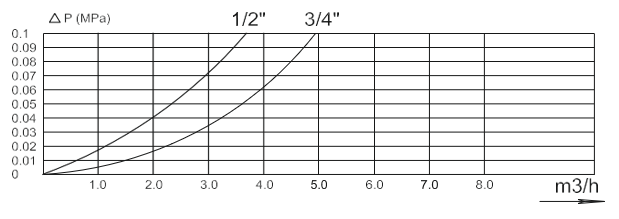

Krivulja izgube tlaka mehanskega osnovnega merilnika MT-ECO-WG-TWO-ONE-MODUMESS

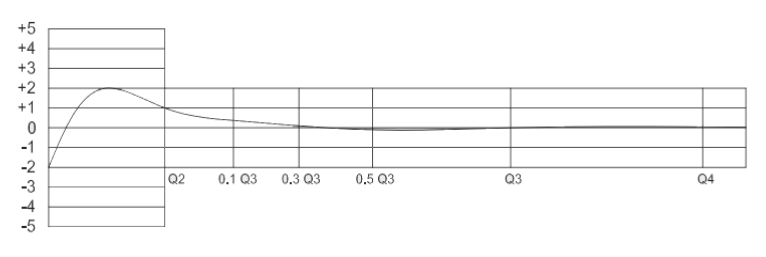

Krivulja napake mehanskega baznega števca MT-ECO-WG-TWO-ONE-MODUMESS

Tehnične informacije so na voljo za M-Bus modul tipa MT-ETW-ECO-WGTWO- ONE-MODUMESS-MBUS, drugo ime pa je za M-Bus adapter tipa MTWMMBA1- N.

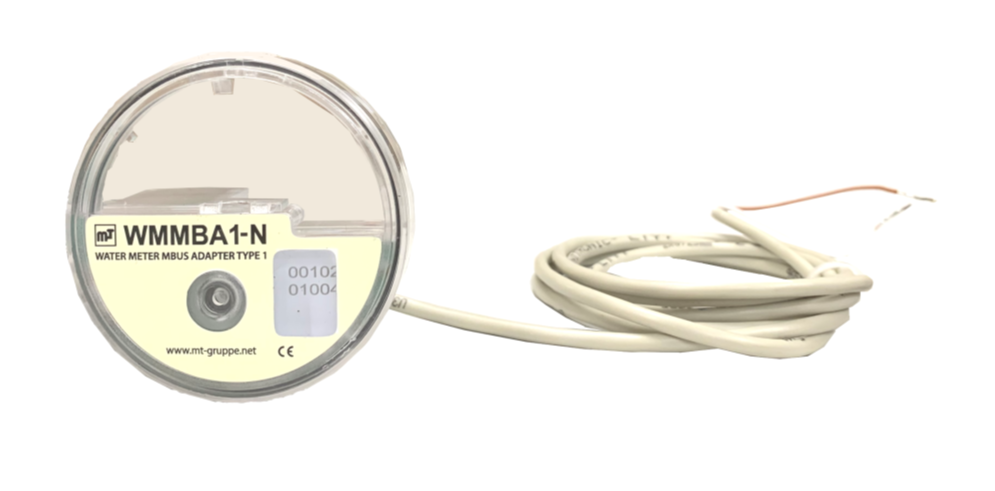

Adapter MT-WMMBA1-N M-Bus za daljinsko odčitavanje vodomerov Modumess omogoča priročno nadgradnjo obstoječih sistemov in postavlja nove standarde v tehnologiji in zmogljivosti M-Bus. Pri delovanju v omrežju M-Bus se adapter MT-WMMBA1-N M-Bus napaja prek omrežja. Vgrajena baterija zagotavlja neprekinjeno delovanje števca tudi med kratkimi izpadi omrežja M-Bus. Modul M-Bus je opremljen z dvožilnim kablom. Rjava in bela žica povezujeta modul M-Bus z omrežjem M-Bus. Adapter MT-WMMBA1-N ponuja maksimalno prilagodljivost pri odčitavanju števcev. To omogoča večkratno odčitavanje porabe vode čez dan. To zagotavlja večjo prilagodljivost pri načrtovanju pridobivanja podatkov o porabi ter obračunavanju ogrevanja in komunalnih storitev. S tem adapterjem je mogoče implementirati celo kompleksne sisteme za upravljanje z energijo, ki pogosto zahtevajo dnevno posodobljene podatke o porabi.
Uporaba:
Kompaktni M-Bus modul tipa WMMBA1-N z induktivnim skeniranjem za vodomere MT Modumess (z modularnim števcem tipa Modularis). Za optimalno odčitavanje porabe in podatkov števca prek žičnega omrežja M-Bus. M-Bus adapter WMMBA1-N je sestavljen iz elektronske enote, ki induktivno zaznava in shranjuje odčitek števca. Modul prenaša številko števca, odčitek števca, pretok in različne obratovalne informacije. Podatke pridobi glavna enota M-Bus (na primer krmilna enota MEBUS-1 M-Bus ali spletne krmilne enote Relay Weblog-120 ali Weblog-250 M-Bus).
Lastnosti:
• Induktivno skeniranje ščiti pred magnetnimi posegi
• Dve izhodni žici zaščiteni pred obrnjeno polariteto
• Zaznavanje smeri pretoka
• Dnevnik dogodkov in alarmi
• Združljivo z M-Bus v skladu z EN 13757
• IP 65
• Dolga življenjska doba do 20 let zahvaljujoč zamenljivim baterijam ali tovarniški obnovi.

Tehnični podatki merilne tehnologije M-Bus modula tipa MT-WMMBA-1

Parameter	Vrednost
Življenjska doba	> 12 let
Rezervna baterija	Varta ½ AA (700 mAh)
Življenjska doba brez povezave M-BUS	približno 2 leti
Trenutna poraba	< 1,5 mA (1 M-Bus obremenitve)
Največji pretok	30.000 l/h
Skeniranje diska kodirnika	Induktivno skeniranje z uporabo tuljav
Zaznavanje naprej / zaznavanje nazaj	Sinhronizirano s števcem, tudi med obrnjenim delovanjem
Hitrost prenosa podatkov na M-BUS-u	2400 baudov, preklopljivo na 300 baudov
Primarni naslov	0–250 (dodeljeno s strani uporabnika)
Sekundarni naslov (ID/številka naprave)	0–8 mest (dodeli uporabnik), serijska številka, kot je bila dostavljena.
Proizvodna številka	0–8 števk (dodeli proizvajalec), ki jih uporabnik ne sme spreminjati
Zaščitni razred	IP 65
Priključni kabel	1 vrstica (2×0,25 mm²)
Dolžina kabla	1 m pri IP 65
Sklicevanje na standard	Implementirani protokoli izpolnjujejo zahteve standardov EN 1434, EN 13757-2, EN 13757-3
EMV	EN 55011, EN 61326-1, EN 61123-1, EN 61000-4-20, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6
Preizkusna oznaka	CE
Položaj namestitve	katera koli

Tehnični List – Nadometni vodomer za stanovanja s tovarniško vgrajenim modulom M-Bus tipa MT-ETW-ECO-WG-TWO-ONE-MODUMESS-MBUS
